Gdy projekty morskiej energetyki wiatrowej wymagają podnoszenia dużych ciężarów, precyzyjnego ustawienia turbin i niezawodnej pracy w trudnych warunkach morskich,Platforma instalacyjna dla farm wiatrowych Jack UpzSTOCZNIA HAIDINGzapewnia rozwiązanie specjalnie zaprojektowane. Ta wytrzymała platforma instalacyjna, zaprojektowana dla dużych turbin morskich o mocy 16 MW i większej, łączy w sobie dźwig obrotowy o udźwigu 800 ton, automatyczne poziomowanie hydrauliczne, modułowy transport i solidną konstrukcję morską, aby wspierać wydajną instalację farm wiatrowych od płytkich do głębokich wód.
Ponieważ morskie turbiny wiatrowe stale zwiększają swoje rozmiary i moc, wykonawcy instalacji potrzebują platform zdolnych udźwignąć cięższe gondole, wyższe wieże, większe komponenty i pracować w coraz bardziej wymagających warunkach morskich. Platforma instalacyjna do farm wiatrowych Jack Up pozwala sprostać tym wyzwaniom, podnosząc pokład roboczy nad powierzchnię morza na nogach typu spud, tworząc stabilne środowisko pracy do podnoszenia ciężkich przedmiotów i precyzyjnego montażu.
Rozwiązanie HAIDING SHIPYARD zostało zaprojektowane dla głębokości wody około 3–100 metrów, z nogami spudowymi o długości do 150 metrów, całkowitym udźwigiem platformy do 3000 ton i zintegrowanym dźwigiem obrotowym 360° o udźwigu 800 ton. Automatyczny hydrauliczny system poziomowania może osiągnąć dokładność poziomowania w przybliżeniu ± 0,05°, a modułowa konstrukcja umożliwia transport i montaż głównych komponentów w pobliżu miejsc realizacji projektu.
Spis treści
- Dlaczego instalacja morskich elektrowni wiatrowych staje się coraz większym wyzwaniem?
- Co to jest platforma instalacyjna dla farm wiatrowych typu Jack Up?
- Jakie są kluczowe funkcje platformy?
- Jakie są główne parametry techniczne?
- Dlaczego warto wybrać platformę podnośnikową zamiast dźwigu pływającego?
- Gdzie można zastosować platformę?
- W jaki sposób konstrukcja modułowa poprawia logistykę projektu?
- W jaki sposób platforma poprawia bezpieczeństwo podnoszenia na morzu?
- Co powinni wziąć pod uwagę kupujący przed wyborem platformy?
- Często zadawane pytania
- Wniosek
Dlaczego instalacja morskich elektrowni wiatrowych staje się coraz większym wyzwaniem?
Szybki rozwój morskiej energetyki wiatrowej wprowadził nową generację turbin o znacznie większej mocy wytwórczej. Większe turbiny wymagają cięższych gondoli, dłuższych łopatek, wyższych wież i bardziej wymagających procedur instalacyjnych.
Tradycyjne metody instalacji na morzu mogą stać się coraz trudniejsze, gdy ruch statku wywołany falami wpływa na dokładność podnoszenia. Podczas podnoszenia dużych ciężarów nawet stosunkowo niewielkie ruchy pokładu mogą skomplikować ustawienie sekcji wieży, ustawienie gondoli, prace fundamentowe i obsługę podzespołów.
W tym miejscu samopodnosząca się platforma instalacyjna oferuje główną zaletę inżynieryjną. Zamiast ciągłego podnoszenia ciężkich ładunków z pływającego pokładu, platforma może ustawić się w miejscu pracy, rozłożyć ramiona, unieść kadłub nad wodę i stworzyć stosunkowo stabilne środowisko pracy.
- Zmniejszony wpływ ruchu statku wywołanego falami podczas podnoszenia
- Poprawiona stabilność pracy dużych elementów turbiny
- Większy udźwig turbin nowej generacji
- Precyzyjne poziomowanie platformy do montażu turbiny
- Możliwość dostosowania do różnych głębokości wody na morzu
Co to jest platforma instalacyjna dla farm wiatrowych typu Jack Up?

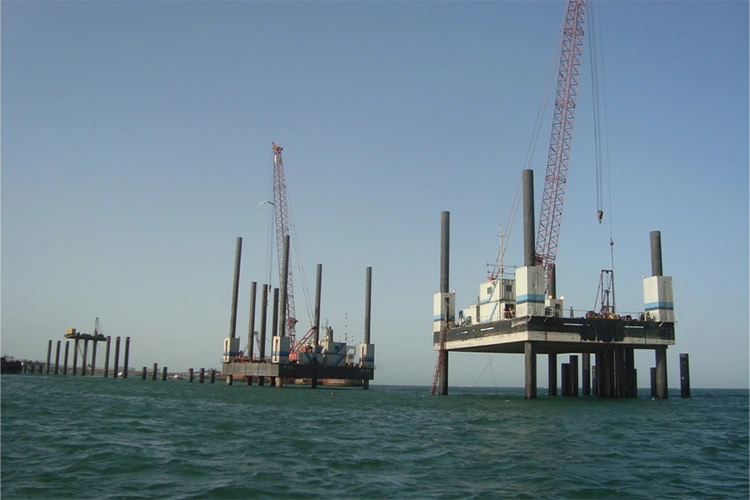

A Platforma instalacyjna dla farm wiatrowych Jack Upto wyspecjalizowana morska platforma budowlana przeznaczona do wspierania montażu turbin wiatrowych, prac związanych z fundamentowaniem, podnoszenia ciężkich przedmiotów i wybranych prac konserwacyjnych na morzu.
W odróżnieniu od konwencjonalnych statków pływających, platforma wykorzystuje pionowo ruchome nogi, aby zapewnić stabilne połączenie z dnem morskim. Hydrauliczne urządzenia podnoszące po ustawieniu podnoszą platformę roboczą nad powierzchnię wody. Taka konfiguracja umożliwia wykonywanie ciężkich operacji podnoszenia z bardziej stabilnej podstawy roboczej.
W przypadku dużych projektów morskiej energetyki wiatrowej platforma może zintegrować kilka krytycznych systemów w jedną jednostkę roboczą, w tym:
- Wytrzymały żuraw obrotowy 360°
- Hydrauliczny system poziomowania platformy
- Noga Spud i system podnoszenia
- Sprzęt do obsługi podzespołów turbin wiatrowych
- Sprzęt wspomagający wyrównywanie fundamentów i fugowanie
- Systemy monitorowania obciążenia i pozycjonowania w czasie rzeczywistym
- Awaryjne systemy zasilania i podnoszenia
Jakie są kluczowe funkcje platformy?
1. Możliwość podnoszenia ciężkich ładunków klasy 800 ton
Zintegrowany żuraw obrotowy 360° jest przeznaczony do wymagających operacji podnoszenia na morzu, o udźwigu znamionowym do 800 ton i maksymalnym promieniu roboczym około 45 metrów. Wysokość podnoszenia haka głównego może osiągnąć co najmniej 120 metrów, natomiast hak pomocniczy może osiągnąć co najmniej 150 metrów.
Taka konfiguracja sprawia, że platforma nadaje się do przenoszenia dużych elementów turbin, w tym gondoli o masie do około 600 ton i poszczególnych sekcji wież o masie do około 300 ton.
2. Automatyczne poziomowanie hydrauliczne
Precyzja jest niezbędna podczas łączenia głównych elementów turbiny wiatrowej. Zintegrowany hydrauliczny system poziomowania zaprojektowano tak, aby automatycznie utrzymywał wyrównanie platformy, z deklarowaną dokładnością poziomowania wynoszącą około ±0,05°.
Pomaga to stworzyć bardziej kontrolowane środowisko pracy przy montażu wieży, podnoszeniu gondoli, operacjach fundamentowania i innych procedurach wymagających dużej precyzji.
3. Wytrzymała konstrukcja ze stali morskiej
W głównej konstrukcji zastosowano blachę ze stali morskiej CCSB, natomiast pokład może zawierać odporną na zużycie zmodyfikowaną stal morską. Grubość głównej belki nośnej określona jest na nie mniej niż 60 mm, przy granicy plastyczności co najmniej 235 MPa.
4. Konstrukcja modułowa i przenośna
Platformę można podzielić na wiele przenośnych sekcji. Takie podejście może uprościć transport do regionów, w których konwencjonalna infrastruktura do budowy statków na dużą skalę lub obiekty budowlane na głębokich wodach mogą być ograniczone.
5. Systemy monitorowania w czasie rzeczywistym i systemy awaryjne
Podnoszenie ciężkich ładunków na morzu wymaga ciągłego monitorowania. Platforma zawiera funkcje monitorowania poziomu platformy, ładunku, prędkości wiatru i pozycjonowania. Generator awaryjny, ręczny sprzęt do podnoszenia i zabezpieczenie przed upadkiem dźwigu zapewniają dodatkowe zabezpieczenia operacyjne.
Jakie są główne parametry techniczne?
Poniższa tabela podsumowuje kluczowe specyfikacje związane z platformą instalacyjną farmy wiatrowej HAIDING SHIPYARD Jack Up.
| Kategoria parametrów | Parametr techniczny | Specyfikacja |
|---|---|---|
| Wymiary platformy | Całkowita długość | Około 80–100 m |
| Wymiary platformy | Całkowita szerokość | Około 30–35 m |
| Głębokość platformy | Głębokość konstrukcyjna | Około 7,0–8,0 m |
| Spudowane Nogi | Ilość/typ | 4 / Typ kratownicy |
| Spudowane Nogi | Długość nogawki | 50–150 m |
| Głębokość wody | Obowiązujący zakres | Około 3–100 m |
| Dźwig | Pojemność znamionowa | Do 800 ton |
| Dźwig | Promień roboczy | Do około 45m |
| Dźwig | Wysokość głównego haka | ≥120 m |
| Dźwig | Wysokość haka pomocniczego | ≥150 m |
| Obciążenie platformy | Całkowita ładowność | Do 3000 ton |
| Niwelacja | Automatyczna dokładność poziomowania | Około ±0,05° |
| Przybory | Główna stal konstrukcyjna | Płyta ze stali morskiej CCSB |
| Bezpieczeństwo | Generator awaryjny | 500 kW |
| Ochrona przed korozją | Ochrona podwodna | Wytrzymała powłoka + ochrona katodowa |
| Orzecznictwo | Obowiązująca klasyfikacja | Certyfikacja platformy morskiej ABS/CCS/DNV |
Uwaga: Rzeczywistą konfigurację platformy, udźwig, długość nóg, wymiary i wymagania certyfikacyjne należy potwierdzić zgodnie z konkretnym projektem farmy wiatrowej, modelem turbiny, warunkami dna morskiego i obowiązującymi przepisami morskimi.
Dlaczego warto wybrać platformę podnośnikową zamiast dźwigu pływającego?
Pływające statki z dźwigami zapewniają doskonałą mobilność, ale ich pływający charakter oznacza, że na ruch pokładu mogą wpływać fale, wiatr i prąd. W przypadku dużych elementów turbiny ruch ten może zwiększyć złożoność precyzyjnych operacji podnoszenia.
Konfiguracja typu jack-up zapewnia inną zasadę działania. Po ustawieniu i podniesieniu platformy pokład roboczy jest podtrzymywany przez rozporowe nogi, a nie stale unoszony na powierzchni morza.
| Namysł | Platforma instalacyjna typu jack-up | Konwencjonalny dźwig pływający |
|---|---|---|
| Stabilność pracy | Wysoka stabilność po przeciskaniu | Podlega ruchowi statku |
| Podnoszenie ciężkich komponentów | Zaprojektowany do dużych elementów turbin | Zależy w dużej mierze od specyfikacji statku |
| Poziomowanie platformy | Hydrauliczny system poziomowania | Może być wymagana kompensacja dynamiczna |
| Instalacja dużej turbiny | Dobrze nadaje się do podnoszenia ciężkich przedmiotów w stałej pozycji | Potencjalnie bardziej wrażliwy na warunki morskie |
| Ruchliwość | Wymaga procedur przenoszenia i podnoszenia | Generalnie bardzo mobilny |
Najlepsze rozwiązanie ostatecznie zależy od głębokości projektu, stanu dna morskiego, specyfikacji turbin, harmonogramu instalacji, okna pogodowego, infrastruktury transportowej i ogólnej ekonomiki projektu.
Gdzie można zastosować platformę?
Nowoczesna platforma instalacyjna dla farm wiatrowych Jack Up może obsługiwać wiele etapów rozwoju morskiej energetyki wiatrowej, zamiast ograniczać się do jednego zadania podnoszenia.
Instalacja morskiej turbiny wiatrowej
Platforma może wspierać montaż sekcji wieży, podnoszenie gondoli, pozycjonowanie komponentów turbiny i inne operacje podnoszenia ciężkich przedmiotów związane z dużymi turbinami morskimi.
Wyrównywanie i spoinowanie fundamentów
Po zamontowaniu fundamentów lub pali stabilna przestrzeń na pokładzie może ułatwić wyrównywanie, spoinowanie, obsługę sprzętu i powiązane prace budowlane.
Konserwacja morskich farm wiatrowych
W odpowiednich konfiguracjach projektu platforma może pełnić funkcję tymczasowej morskiej bazy wsparcia dla narzędzi konserwacyjnych, materiałów eksploatacyjnych, komponentów zamiennych i operacji transferu materiałów.
Projekty morskiej energetyki wiatrowej o dużej mocy
Dzięki konfiguracjom zaprojektowanym dla turbin o mocy 16 MW i większej, platforma jest szczególnie odpowiednia dla morskich farm wiatrowych nowej generacji, w których konwencjonalne rozwiązania dźwigowe mogą napotykać ograniczenia w zakresie wydajności lub stabilności.
W jaki sposób konstrukcja modułowa poprawia logistykę projektu?
Ważną zaletą konstrukcji modułowej jest to, że duża morska platforma instalacyjna nie musi być koniecznie produkowana i transportowana jako jedna ogromna konstrukcja.
Platformę można podzielić na wiele sekcji, w tym na główną konstrukcję platformy, sekcje nóg spudowych i moduł dźwigu. Według przytoczonego projektu platforma może składać się z około 7–9 głównych sekcji, przy czym poszczególne sekcje są przeznaczone do praktycznego transportu i montażu.
- Transport drogowy:Odpowiednie sekcje można transportować do miejsc montażu w głębi lądu.
- Logistyka kolejowa:Komponenty modułowe można zintegrować z odpowiednimi planami transportu multimodalnego.
- Transport morski:Większe sekcje można transportować barkami lub statkami o dużym udźwigu.
- Montaż na miejscu:Sekcje modułowe można łączyć blisko lokalizacji projektu.
- Globalne wdrożenie projektu:Podejście to może pomóc w obsłudze projektów offshore w regionach o różnych warunkach infrastruktury portowej.
Ta modułowa filozofia może być szczególnie cenna dla międzynarodowych deweloperów farm wiatrowych, wykonawców EPC, firm zajmujących się budową statków i dostawców usług instalacyjnych na morzu.
W jaki sposób platforma poprawia bezpieczeństwo podnoszenia na morzu?
Bezpieczeństwo jest jednym z najważniejszych czynników branych pod uwagę przy podnoszeniu setek ton sprzętu na morzu. Platforma łączy w sobie inżynierię konstrukcyjną, sterowanie hydrauliczne, technologię monitorowania i systemy awaryjne.
- Automatyczne poziomowanie:Układy hydrauliczne pomagają utrzymać wymagane położenie platformy.
- Monitorowanie obciążenia:Czujniki mogą monitorować podnoszone ładunki i generować ostrzeżenia operacyjne.
- Monitorowanie pozycji:Systemy pozycjonowania pomagają operatorom zrozumieć lokalizację platformy podczas prac na morzu.
- Monitorowanie wiatru:Informacje o prędkości wiatru wspierają podejmowanie decyzji operacyjnych.
- Zasilanie awaryjne:Generator awaryjny o mocy 500 kW zapewnia zasilanie rezerwowe.
- Ochrona dźwigu:Systemy zabezpieczające przed upadkiem i wiatrem zapewniają dodatkowe zabezpieczenia podczas podnoszenia i czuwania.
W przypadku projektów morskich funkcje te należy zawsze włączać do szerszego systemu zarządzania bezpieczeństwem morskim, planu podnoszenia, procesu monitorowania pogody i oceny ryzyka specyficznej dla projektu.
Co powinni wziąć pod uwagę kupujący przed wyborem platformy?
Zakup platformy instalacyjnej do farm wiatrowych Jack Up to poważna decyzja inżynieryjna. Kupujący powinni ocenić cały projekt, a nie skupiać się wyłącznie na udźwigu dźwigu.
- Głębokość wody:Upewnij się, że konfiguracja nogi spud odpowiada rzeczywistej głębokości roboczej.
- Warunki dna morskiego:Analizuj wytrzymałość gleby, wymagania dotyczące penetracji i stabilność fundamentów.
- Specyfikacja turbiny:Sprawdź masę gondoli, masę sekcji wieży, wysokość piasty i wydajność turbiny.
- Wydajność dźwigu:Oceń obciążenie znamionowe, promień roboczy, wysokość podnoszenia i dokładność synchronizacji.
- Pojemność pokładu:Potwierdź, że sprzęt, personel, materiały i obciążenia dźwigu mieszczą się w granicach konstrukcyjnych.
- Transport:Weź pod uwagę dostęp do portu, ograniczenia drogowe, transport morski i wymagania montażowe.
- Klasyfikacja:Określ, czy wymagany jest ABS, CCS, DNV lub inna struktura klasyfikacji.
- Ochrona przed korozją:Przegląd systemów powłokowych i ochrony katodowej pod kątem długoterminowej obsługi offshore.
- Inżynieria posprzedażna:Sprawdź, czy producent zapewnia planowanie instalacji, uruchomienie, wsparcie techniczne i pomoc w konserwacji.
Dla międzynarodowych nabywców poszukującychProducent z ChinLubDostawca z Chinprzed złożeniem zamówienia ważna jest również ocena możliwości produkcyjnych, doświadczenia inżynieryjnego, kontroli jakości, dokumentacji, wsparcia certyfikacyjnego, planowania transportu i możliwości dostosowywania.
Często zadawane pytania
1. Do czego służy platforma instalacyjna dla farm wiatrowych Jack Up?
Stosowany jest głównie do budowy morskich turbin wiatrowych i podnoszenia ciężkich przedmiotów, w tym operacji związanych z fundamentami, instalacją wież, podnoszeniem gondoli, obsługą podzespołów i wybranymi czynnościami konserwacyjnymi morskich farm wiatrowych.
2. Na jakiej głębokości wody może pracować ta platforma?
Wspomniana konfiguracja HAIDING SHIPYARD została zaprojektowana na głębokość około 3–100 metrów, a długość odnóg wynosi około 50–150 metrów. Ostateczne specyfikacje należy dostosować do rzeczywistych warunków panujących w miejscu instalacji.
3. Jaką moc turbiny może obsłużyć platforma?
Platformę zaprojektowano z myślą o turbinach morskich nowej generacji, w tym w konfiguracjach o mocy 16 MW i większej. Wspomniana konstrukcja wytrzymuje masę silnika głównego do około 600 ton.
4. Ile może podnieść zintegrowany dźwig?
Zintegrowany żuraw obrotowy 360° ma znamionowy udźwig do około 800 ton, w zależności od promienia roboczego, konfiguracji, warunków pracy i wymagań inżynieryjnych specyficznych dla projektu.
5. Dlaczego automatyczne poziomowanie jest ważne?
Precyzyjne poziomowanie pomaga stworzyć stabilną powierzchnię roboczą do podnoszenia ciężkich przedmiotów i wyrównywania elementów turbiny. Wspomniana platforma zapewnia dokładność automatycznego poziomowania hydraulicznego wynoszącą około ±0,05°.
6. Czy platformę można dostosować?
Tak. Wymiary platformy, długość nóg platformy, konfiguracja dźwigu, udźwig, układ pokładu i inne parametry techniczne mogą być zaprojektowane zgodnie z głębokością wody, rozmiarem turbiny, stanem dna morskiego i wymaganiami projektu.
Wniosek
Szybki rozwój morskiej energetyki wiatrowej stwarza zapotrzebowanie na sprzęt instalacyjny, który może bezpiecznie obsługiwać większe turbiny, zachowując jednocześnie precyzję i wydajność operacyjną. APlatforma instalacyjna dla farm wiatrowych Jack Upzapewnia stabilną alternatywę dla konwencjonalnych rozwiązań do podnoszenia na wodzie, podnosząc pokład roboczy nad wodę i integrując możliwości podnoszenia ciężkich przedmiotów, poziomowania hydraulicznego, monitorowania i modułowego transportu w jeden wyspecjalizowany system.
Dla deweloperów, wykonawców EPC, firm zajmujących się budownictwem offshore i międzynarodowych nabywców oceniających aProducent lub dostawca z ChinSTOCZNIA HAIDING oferuje koncepcję platformy opracowaną w oparciu o wymagania dotyczące ciężkich instalacji wiatrowych na morzu, w tym udźwig klasy 800 ton, całkowity udźwig platformy 3000 ton, rozpórki o długości 50–150 metrów i działanie na głębokości około 3–100 metrów. Jeśli planujesz projekt instalacji morskiej energetyki wiatrowej i potrzebujesz dostosowanej konfiguracji platformy, konsultacji technicznych, rozwiązań transportowych lub wsparcia inżynieryjnego dostosowanego do konkretnego projektu,skontaktuj się z namijuż dziś, aby omówić Twoje wymagania z HAIDING SHIPYARD i opracować praktyczne rozwiązanie w zakresie instalacji na morzu dla Twojego następnego projektu farmy wiatrowej.
