STOCZNIA HAIDINGrozwijaPlatforma mieszkalna Jack Upjako zintegrowane rozwiązanie w zakresie zakwaterowania i wsparcia na morzu dla wymagających projektów morskich. Zaprojektowana dla głębokości wody 3–100 m, platforma może pomieścić do 100 osób i wytrzymać całkowite obciążenie platformy do 3000 ton, łącząc zakwaterowanie, catering, biura, placówki medyczne, systemy awaryjne, magazynowanie słodkiej wody i zasilanie w jednej samopodnoszącej się konstrukcji.
Nowoczesne rozwiązanie do życia na morzu musi zapewniać więcej niż podstawowe zakwaterowanie. Personel pracujący na polach naftowych i gazowych, przy projektach morskich elektrowni wiatrowych, przy budowie podmorskich, akcjach ratowniczych i przy innych projektach inżynierii morskiej może być zmuszony pozostać na morzu przez tygodnie lub miesiące. Odpowiednio zaprojektowana platforma Jack Up Living Quarter zapewnia stabilne, podwyższone środowisko pracy, jednocześnie integrując zakwaterowanie, usługi gastronomiczne, pomoc medyczną, ochronę w sytuacjach awaryjnych, media i przestrzenie operacyjne. Platforma HAIDING SHIPYARD została zaprojektowana w oparciu o konstrukcję modułową, regulowane nogi spud, niezależne media, kontrolę środowiska i wymagania dotyczące wdrażania na morzu. Jego konfigurowalna konstrukcja umożliwia właścicielom projektów dopasowanie pojemności pomieszczeń, głębokości wody, obciążenia pokładu, wymagań dotyczących zasilania i obiektów pomocniczych do konkretnych warunków projektu.
Spis treści
- Co to jest platforma Jack Up Living Quarter?
- Dlaczego jest to ważne w przypadku projektów offshore?
- Jak zaprojektowano platformę do życia na morzu?
- Kluczowe dane techniczne
- Jakie są główne zalety operacyjne?
- Gdzie można go zastosować?
- Co kupujący powinni wziąć pod uwagę przed złożeniem zamówienia?
- Często zadawane pytania

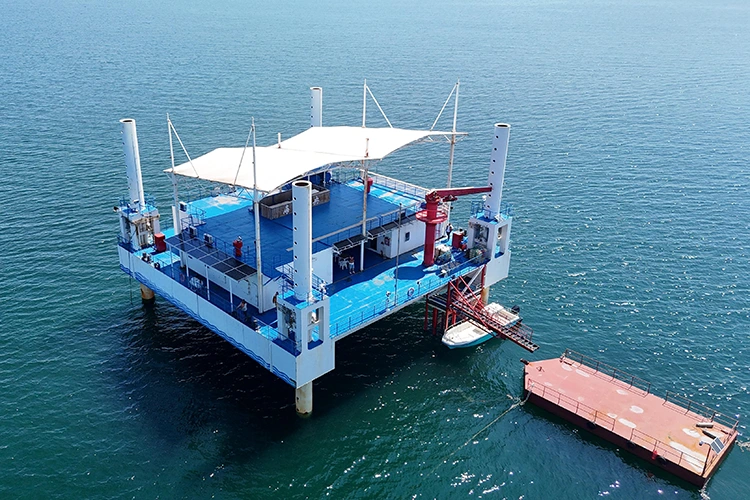

Co to jest platforma Jack Up Living Quarter?
Platforma Jack Up Living Quarter to samopodnosząca się platforma morska zaprojektowana w celu zapewnienia długoterminowego zakwaterowania i obiektów wsparcia dla personelu pracującego na morzu. W odróżnieniu od konwencjonalnych pływających statków mieszkalnych, konfiguracja typu jack-up wykorzystuje nogi rozporowe do podniesienia głównej platformy nad powierzchnię wody po ustawieniu jej na miejscu realizacji projektu.
Taka konfiguracja tworzy dedykowane, podwyższone środowisko życia, które może obejmować sypialnie, jadalnie, biura, tereny rekreacyjne, sale medyczne, schrony ratunkowe, instalacje użyteczności publicznej i pomieszczenia na sprzęt. Zgodnie ze specyfikacją produktu dostarczoną przez HAIDING SHIPYARD, platforma jest skonfigurowana na głębokość wody od 3 do 100 m, z dostosowywanymi długościami ramion spudowych od 20 do 100 m i miejscem dla maksymalnie 100 pracowników.
Platforma jest szczególnie przydatna tam, gdzie personel morski musi pozostać blisko miejsca operacyjnego, nie polegając wyłącznie na codziennym transporcie lub częstych ruchach statków zaopatrzeniowych.
Dlaczego jest to ważne w przypadku projektów offshore?
Projekty offshore często wiążą się z ograniczoną przestrzenią, zmieniającymi się warunkami pogodowymi, dużymi odległościami transportowymi i skomplikowaną logistyką. Zakwaterowanie staje się zatem częścią ogólnej infrastruktury projektu, a nie tylko miejscem do spania dla pracowników.
Dobrze zaprojektowana platforma mieszkalna może scentralizować kilka funkcji wsparcia:
- Zakwaterowanie:Konfigurowalne pokoje jedno i dwuosobowe do długoterminowego pobytu personelu.
- Żywnościowy:Obiekty do spożywania posiłków i przechowywania żywności dla załóg morskich.
- Operacje:Biura i sale konferencyjne do codziennej koordynacji projektów.
- Wsparcie medyczne:Wydzielone obszary leczenia i reagowania w sytuacjach kryzysowych.
- Ochrona awaryjna:Schronienie awaryjne, ochrona przeciwpożarowa, zasilanie awaryjne i systemy monitorowania.
- Narzędzia:Systemy magazynowania słodkiej wody, wytwarzania energii, klimatyzacji i oczyszczania.
Łącząc te funkcje w jednej zaprojektowanej platformie, operatorzy projektów mogą stworzyć bardziej zorganizowaną bazę wsparcia morskiego na potrzeby wierceń, budowy, konserwacji, instalacji lub działań awaryjnych.
Jak zaprojektowano platformę do życia na morzu?
Modułowe zakwaterowanie
Część dzienną można zaaranżować na wielu poziomach. Konfiguracja HAIDING SHIPYARD wykorzystuje modułową kabinę mieszkalną składającą się z trzech do czterech pięter i łącznej powierzchni około 1200–1500 m². Układ noclegowy może obejmować około 50 pokoi, natomiast części wspólne mogą obejmować stołówkę, biura, sale konferencyjne, siłownię, czytelnię i przestrzeń audiowizualną.
Kontrolowane środowisko wewnętrzne
Długoterminowy pobyt na morzu wymaga zwrócenia uwagi na temperaturę, wilgotność, wentylację i jakość powietrza. Platforma zawiera systemy centralnej klimatyzacji i oczyszczania powietrza. Określony zakres temperatur wewnętrznych wynosi około 22–26°C, przy kontroli wilgotności na poziomie 40–60%, co zapewnia bardziej spójne środowisko wewnętrzne pomimo zmieniających się warunków morskich.
Zintegrowane wsparcie w sytuacjach awaryjnych
Zakwaterowanie na morzu musi również umożliwiać reagowanie w sytuacjach awaryjnych. Konstrukcja platformy obejmuje kabinę medyczną, schron awaryjny, sprzęt przeciwpożarowy, generator zapasowy, systemy monitorowania i ręczne urządzenia do podnoszenia awaryjnego. Systemy te można integrować zgodnie z wymaganiami operacyjnymi i klasyfikacyjnymi projektu.
Możliwość dostosowania nóg Spud
W samopodnoszącej się konstrukcji zastosowano segmentowe nogi kratowe. Podana średnica nogi wynosi około 2,5–3,0 m, natomiast długość nogi można dostosować w zakresie od 20 do 100 m. Umożliwia to dostosowanie konfiguracji platformy do różnych wymagań dotyczących głębokości wody i warunków na dnie morskim.
Jakie są kluczowe specyfikacje techniczne?
Parametry techniczne są niezbędne przy ocenie morskiej platformy mieszkalnej, ponieważ głębokość wody, ładowność, wymiary, konfiguracja nóg, zasilanie i systemy bezpieczeństwa bezpośrednio wpływają na przydatność projektu.
| Parametr | Specyfikacja | Znaczenie projektu |
|---|---|---|
| Obowiązująca głębokość wody | 3–100 m | Obsługuje różne morskie środowiska operacyjne |
| Długość platformy | 50–70 m | Zapewnia miejsce na zakwaterowanie i moduły wsparcia |
| Szerokość platformy | 20–25 m | Obsługuje wielofunkcyjne planowanie talii |
| Spudowane Nogi | 3 nogi typu kratownicowego | Zapewnia możliwość samopodnoszenia |
| Długość nogawki Spud | 20–100 m | Możliwość dostosowania do projektowanej głębokości wody |
| Prędkość podnoszenia | 0,3–0,5 m/min | Obsługuje kontrolowane operacje wysokościowe |
| Całkowite obciążenie platformy | Do 3000 ton | Umożliwia zakwaterowanie, sprzęt, zapasy i media |
| Pojemność zakwaterowania | Do 100 osób | Odpowiedni dla średniej wielkości załóg morskich |
| Magazynowanie słodkiej wody | 200 m3 | Obsługuje rozszerzoną pracę na morzu |
| Wytwarzanie energii | Generatory diesla 2 × 500 kW | Zapewnia generację podstawową i rezerwową |
| Pomoc słoneczna | Instalacja fotowoltaiczna o mocy 100 kW | Zapewnia pomocniczą energię odnawialną |
| Dokładność poziomowania | ±0,1° | Pomaga utrzymać stabilne środowisko życia |
| Materiał platformy | Płyta ze stali morskiej CCSB | Zaprojektowany do zastosowań w konstrukcjach morskich |
Liczby te przedstawiają przywołaną konfigurację platformy. Rzeczywiste parametry inżynieryjne należy potwierdzić zgodnie z głębokością wody projektu, warunkami dna morskiego, wymogami klasyfikacyjnymi, wymaganiami dotyczącymi zakwaterowania i obowiązującymi przepisami morskimi.
Jakie są główne zalety operacyjne?
1. Stabilne zakwaterowanie na podwyższeniu
Po ustawieniu i podniesieniu platforma stanowi dedykowaną konstrukcję mieszkalną nad wodą. Taka konfiguracja oddziela przestrzeń mieszkalną od bezpośredniego kontaktu z powierzchnią morza i tworzy stabilną bazę dla obiektów wsparcia kadrowego.
2. Zmniejszona zależność od logistyki zewnętrznej
Magazynowanie słodkiej wody, chłodnia, wytwarzanie kopii zapasowych i zintegrowane obiekty mieszkalne mogą wydłużyć odstęp między operacjami zaopatrzenia zewnętrznego. Jest to szczególnie przydatne w przypadku projektów, w których transport do i z brzegu jest czasochłonny lub zależny od pogody.
3. Transport modułowy i montaż
Platformę można podzielić na kilka przenośnych sekcji. Wspomniana konfiguracja składa się z około pięciu do siedmiu głównych sekcji, co umożliwia transport komponentów odpowiednimi barkami lub statkami półzanurzalnymi i montaż w miejscu realizacji projektu.
4. Łatwiejsza konserwacja kluczowych systemów
Modułowe układy sprzętu mogą uprościć wymianę wybranych systemów, takich jak generatory, urządzenia do uzdatniania słodkiej wody i elementy klimatyzacji. Takie podejście może skrócić czas wymagany do odizolowania i wymiany poszczególnych modułów wyposażenia.
5. Wielofunkcyjne wsparcie offshore
Zamiast korzystać z oddzielnych obiektów na zakwaterowanie, biura, pomoc medyczną, catering i reagowanie w sytuacjach kryzysowych, funkcje te można zintegrować w jednym układzie platformy. Jest to cenne, gdy przestrzeń na pokładzie i logistyka morska są ograniczone.
Gdzie można go zastosować?
Platformę Jack Up Living Quarter można skonfigurować pod kątem różnych projektów offshore, w których personel wymaga dłuższego zakwaterowania i wsparcia na miejscu.
- Morska ropa i gaz:Zapewnia zakwaterowanie, wyżywienie, biuro i wsparcie w sytuacjach awaryjnych dla personelu wiertniczego i produkcyjnego.
- Wiatr morski:Wspiera zespoły instalacyjne, inspekcyjne, konserwacyjne i konstrukcyjne pracujące nad projektami morskiej energetyki wiatrowej.
- Inżynieria głębinowa:Zapewnia zakwaterowanie dla załóg budownictwa morskiego i inżynierii podwodnej.
- Naprawa rurociągu:Tworzy tymczasową bazę morską w pobliżu działań związanych z konserwacją podwodnych rurociągów.
- Ratowanie statku:Zapewnia tymczasowe zakwaterowanie i wsparcie techniczne dla zespołów ratowniczych.
- Reagowanie na sytuacje awaryjne na morzu:Można go skonfigurować do szybkiego wdrożenia tam, gdzie wymagane jest tymczasowe zakwaterowanie personelu.
Na przykład wspomniana konfiguracja HAIDING SHIPYARD została zaprojektowana tak, aby zapewnić długoterminowy pobyt personelu trwający od około 30 do 180 dni, w zależności od ustaleń projektu i warunków operacyjnych.
Co kupujący powinni wziąć pod uwagę przed złożeniem zamówienia?
Wybór morskiej platformy mieszkalnej wymaga czegoś więcej niż tylko porównania możliwości zakwaterowania. Kupujący powinni dostarczyć producentowi szczegółowe informacje o projekcie, aby umożliwić prawidłowe zaprojektowanie systemów konstrukcyjnych i użytkowych.
- Głębokość wody:Potwierdzić minimalną i maksymalną głębokość roboczą wody oraz wymaganą długość odnogi.
- Warunki dna morskiego:Należy podać dostępne dane geotechniczne, aby określić odpowiednie rozmieszczenie puszek i fundamentów.
- Pojemność personelu:Określ normalną wielkość załogi, obłożenie w szczycie, konfigurację pomieszczeń i okres działania.
- Warunki środowiskowe:Weź pod uwagę wiatr, fale, temperaturę, narażenie na korozję i inne warunki specyficzne dla miejsca.
- Ładowanie pokładu:Oblicz wymagania dotyczące zakwaterowania, wyposażenia, słodkiej wody, żywności, paliwa i ładunku operacyjnego.
- Zapotrzebowanie na media:Określ wymagania dotyczące energii elektrycznej, wody słodkiej, ścieków, HVAC, komunikacji i zasilania awaryjnego.
- Klasyfikacja:Przed ostateczną inżynierią potwierdź obowiązującą klasyfikację morską i wymagania ustawowe specyficzne dla projektu.
- Transport:Zaplanuj wymiary sekcji i ciężary do podnoszenia w oparciu o dostępny sprzęt transportowy i instalacyjny.
Jasna specyfikacja techniczna na początku procesu zakupu pomaga producentowi opracować platformę, która będzie pasować do rzeczywistego środowiska operacyjnego na morzu, zamiast polegać na ogólnej konfiguracji.
Często zadawane pytania dotyczące platform Jack Up Living Quarter
1. Ile osób może pomieścić platforma Jack Up Living Quarter?
Wspomniana konfiguracja HAIDING SHIPYARD może pomieścić do 100 osób. Rzeczywistą liczbę można dostosować w zależności od układu pomieszczenia, możliwości spożywania posiłków, wymagań użytkowych, ustaleń dotyczących bezpieczeństwa i specyfikacji projektu.
2. Na jakiej głębokości wody może pracować platforma?
Wspomniany projekt jest przeznaczony na głębokość około 3–100 m, przy czym długość odnóg można dostosować w zakresie 20–100 m. Ostateczna przydatność zależy od warunków na dnie morskim i analizy inżynieryjnej specyficznej dla projektu.
3. Jakie udogodnienia mogą zostać uwzględnione?
Typowe obiekty obejmują akademiki, łazienki, jadalnie, magazyny żywności, biura, sale konferencyjne, tereny rekreacyjne, pomieszczenia medyczne, schrony ratunkowe, systemy HVAC, magazyny słodkiej wody, wytwarzanie energii, ochronę przeciwpożarową i systemy monitorowania.
4. Czy pomieszczenia mieszkalne można dostosować?
Tak. Konstrukcja modułowa umożliwia konfigurowanie układów pomieszczeń, numerów pokoi, powierzchni biurowych, systemów mediów, mocy, obiektów awaryjnych i innych modułów zgodnie z wymaganiami operacyjnymi projektu.
5. Jak transportowana jest platforma?
Wspomnianą platformę można podzielić na kilka sekcji ze względu na transport. W zależności od lokalizacji projektu i wymiarów sekcji, do transportu i instalacji na morzu można rozważyć odpowiednie barki oceaniczne lub statki półzanurzalne.
6. Czy platforma nadaje się do długoterminowego pobytu na morzu?
Platforma jest specjalnie skonfigurowana do długotrwałego pobytu personelu. Jej systemy zakwaterowania, kontroli klimatu, cateringu, słodkiej wody, zasilania, medycyny i wsparcia w sytuacjach awaryjnych mają na celu wspieranie operacji na morzu trwających tygodnie lub miesiące, w zależności od ostatecznej konfiguracji projektu.
Wniosek
Odpowiednio zaprojektowana platforma Jack Up Living Quarter może służyć jako scentralizowana baza morska zapewniająca zakwaterowanie, operacje, wsparcie medyczne, catering, usługi komunalne i reagowanie w sytuacjach awaryjnych. Dzięki regulowanym nogom, modułowej konstrukcji, nośności platformy do 3000 ton, pomieszczeniu dla maksymalnie 100 pracowników i zintegrowanym systemom mediów, rozwiązanie HAIDING SHIPYARD można skonfigurować do zastosowań w przemyśle naftowym i gazowym, morskiej energii wiatrowej, inżynierii głębinowej, ratownictwie, naprawie rurociągów i innych projektach morskich. Jeśli planujesz projekt zakwaterowania na morzu i potrzebujesz platformy dopasowanej do głębokości wody, pojemności załogi, ładunku, metody transportu i środowiska operacyjnego,skontaktuj się z namiw celu omówienia Twoich wymagań technicznych i uzyskania dostosowanego do indywidualnych potrzeb rozwiązania platformy Jack Up Living Quarter.
