W jaki sposób holownik ze śmigłem o regulowanym skoku może poprawić wydajność holowania i zwrotność portu

Holownik ze śrubą napędową o regulowanym skoku wykorzystuje śrubę napędową o regulowanym skoku (CPP) do ciągłej regulacji ciągu napędu poprzez zmianę kąta łopatek śruby napędowej. Taka konstrukcja umożliwia operatorom efektywne przełączanie między holowaniem, podróżowaniem, gotowością, pchaniem i innymi warunkami pracy, przy jednoczesnym zachowaniu odpowiedniej prędkości obrotowej silnika. Rozwiązanie Haiding Shipbuilding obejmuje hydrauliczną regulację nachylenia, zdalne sterowanie mostkiem, sterowanie zintegrowane ze sterownikiem PLC, wzmocnioną ochronę kadłuba, obróbkę odporną na korozję i konfigurowalne konfiguracje mocy od 500 do 8000 KM. W zależności od wybranej konfiguracji holownik może zapewnić uciąg od 30 do 120 ton i obsługiwać wymagające operacje portowe, przybrzeżne, morskie i awaryjne.

Spis treści

1. Co to jest holownik ze śmigłem o sterowanym skoku?
2. Jak działa układ napędowy CPP?
3. Jakie są kluczowe cechy techniczne?
4. Jakich korzyści w zakresie wydajności mogą oczekiwać operatorzy?
5. Jakie są główne specyfikacje?
6. Gdzie można zastosować ten holownik?
7. Jak kupujący powinni wybrać odpowiedni holownik?
8. Jak można poprawić niezawodność konserwacji i usług?
9. Często zadawane pytania
10. Wniosek

Co to jest holownik ze śmigłem o sterowanym skoku?

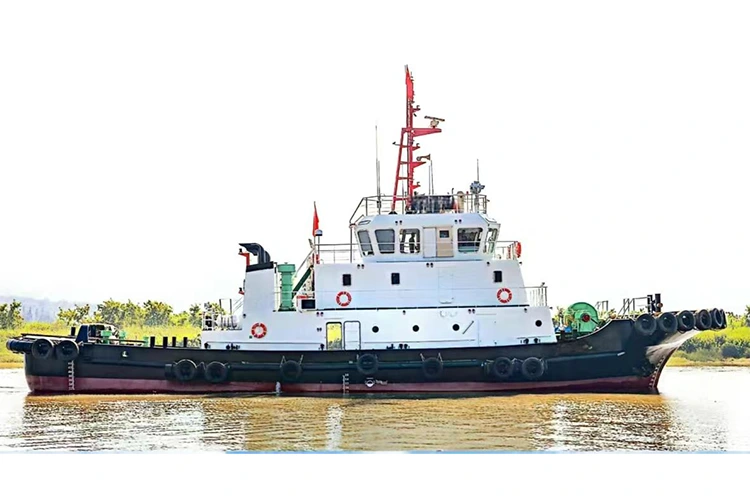

Holownik ze śmigłem o regulowanym skoku to morski statek holowniczy wyposażony w śrubę napędową o regulowanym skoku. W przeciwieństwie do konwencjonalnego śmigła o stałym skoku, system CPP umożliwia zmianę kąta łopatek śmigła, podczas gdy silnik główny pracuje w odpowiednim zakresie prędkości.

Podstawowy cel jest prosty: dać operatorowi bardziej bezpośrednią kontrolę nad ciągiem. Zamiast polegać głównie na zmianach prędkości obrotowej silnika lub mechanicznych układach cofania, system CPP dostosowuje nachylenie łopatek w celu zwiększenia, zmniejszenia lub odwrócenia ciągu. To sprawia, że ​​konfiguracja jest szczególnie użyteczna w przypadku holowników, które często zmieniają warunki pracy.

Zgodnie z informacją o produkcie dostarczoną przezPrzemysł stoczniowy Haiding, jego holownik CPP wykorzystuje cztery podstawowe elementy: piastę śruby napędowej, regulowane łopaty, mechanizm regulacji nachylenia i hydrauliczny układ sterowania. Łopatki śmigła można regulować w określonym zakresie od około -30° do +30°, natomiast tłoki hydrauliczne wewnątrz piasty śmigła sterują regulacją nachylenia.

Jak działa układ napędowy CPP?

Zasada działania śmigła o regulowanym skoku opiera się na zmianie geometrii łopatek, a nie na ciągłej zmianie prędkości obrotowej silnika. Układ hydrauliczny przesuwa mechanizm pochylenia wewnątrz piasty śmigła, powodując obrót każdej łopaty wokół własnej osi.

Proces ten umożliwia dostosowanie układu napędowego do zmieniających się wymagań dotyczących oporu i ciągu. Podczas holowania większy dodatni skok może generować silny ciąg do przodu. Podczas rejsu nachylenie można zoptymalizować w celu zapewnienia wydajnego napędu. W przypadku zwalniania lub pracy w trybie odwrotnym skok można przesunąć w kierunku ustawienia ujemnego bez konieczności odwracania kierunku obrotu silnika głównego.

Przemysł stoczniowy Haiding określa czas reakcji układu hydraulicznego nie dłuższy niż jedna sekunda dla podstawowego układu sterowania, podczas gdy szersza konfiguracja sterowania podaje szybkość reakcji do 0,5 sekundy. Liczby te mają pomóc w szybkich zmianach operacyjnych i precyzyjnym manewrowaniu.

• Regulacja ciągu:Nachylenie łopatek śmigła zmienia się w sposób ciągły w zależności od wymagań eksploatacyjnych.
• Uruchamianie hydrauliczne:Tłoki hydrauliczne napędzają mechanizm skoku wewnątrz piasty śmigła.
• Sterowanie mostem:Operatorzy mogą sterować napędem bezpośrednio z mostka.
• Optymalizacja silnika:Silnik główny może pozostawać w odpowiednim zakresie prędkości roboczych.
• Szybkie cofanie:Odwrotny ciąg można osiągnąć poprzez zmianę skoku śmigła zamiast odwracania obrotów silnika.

Jakie są kluczowe cechy techniczne?

Holownik komercyjny potrzebuje czegoś więcej niż tylko mocy napędowej. Musi także wytrzymywać powtarzające się obciążenia holownicze, kontakt ze statkiem, ekspozycję na słoną wodę, zmieniające się warunki pogodowe i intensywne harmonogramy eksploatacji. Z tego powodu układ napędowy stanowi tylko część kompletnej konfiguracji holownika.

Hydrauliczna kontrola pochylenia

Hydrauliczny mechanizm pochylenia zapewnia ciągłą kontrolę kąta łopat śmigła. Pomaga to holownikowi reagować na różne wymagania dotyczące ciągu, bez polegania wyłącznie na zmianach prędkości obrotowej silnika.

Sterowanie zintegrowane z PLC

Konfiguracja produktu obejmuje precyzyjny system sterowania zintegrowany ze sterownikiem PLC. Wspiera to scentralizowaną kontrolę operacyjną i może zmniejszyć ilość ręcznych regulacji wymaganych w przypadku zmieniających się warunków pracy.

Wzmocniona ochrona kadłuba

Wzmocnione odbojniki antykolizyjne zostały zaprojektowane w celu ochrony holownika i otaczających go konstrukcji podczas cumowania i operacji na małych dystansach. Kadłub określono jako stal specjalną o wysokiej wytrzymałości, a na karcie produktu wskazano zgodność z wymaganiami wytrzymałości i sztywności CCS.

Morska obróbka antykorozyjna

Statki morskie działają w sposób ciągły w środowisku wilgotnym i mgły solnej. Określona przybrzeżna powłoka antykorozyjna pomaga odizolować kadłub od narażenia na korozję i zapewnia długoterminową użyteczność.

Jakich korzyści w zakresie wydajności mogą oczekiwać operatorzy?

Główną zaletą napędu CPP jest elastyczność operacyjna. Holownik nie wykonuje jednego zadania przez cały dzień pracy. Może przechodzić ze stanu gotowości do holowania, pomagać dużemu statkowi podczas cumowania, przeprowadzać repozycjonowanie na krótkich dystansach, a później uczestniczyć w operacjach awaryjnych.

Umożliwiając dopasowanie skoku śmigła do bieżących warunków pracy, system może pomóc w utrzymaniu wydajności napędu podczas tych przejść. Haiding Shipbuilding twierdzi, że konfiguracja CPP może zmniejszyć zużycie paliwa o około 10–15% w odpowiednich warunkach pracy. Producent podaje również, że stabilne obciążenie silnika może zmniejszyć zużycie i wydłużyć cykl serwisowy.

• Bardziej precyzyjne zarządzanie ciągiem podczas holowania.
• Szybsze przejście między ciągiem do przodu i do tyłu.
• Lepsze dostosowanie do warunków holowania, przelotu i gotowości.
• Potencjalne korzyści w zakresie oszczędności paliwa, gdy nachylenie jest zoptymalizowane pod kątem warunków pracy.
• Zmniejszona zależność od mechanicznych układów cofania.
• Poprawiona przydatność do operacji obejmujących częste zmiany zapotrzebowania na napęd.

Dla operatorów porównujących technologie napędowe ważna jest ocena tych korzyści wraz z rozmiarem statku, cyklem pracy, warunkami wodnymi, wyborem silnika, średnicą śruby napędowej i oczekiwanym uciągiem na palu, a nie ocenianiem wydajności napędu na podstawie jednej specyfikacji.

Jakie są główne specyfikacje?

Poniższe specyfikacje podsumowują główne informacje dotyczące konfiguracji opublikowane dla holownika śmigłowego o regulowanym skoku firmy Haiding Shipbuilding. Rzeczywiste specyfikacje statku mogą się różnić w zależności od wymagań dostosowywania i warunków pracy.

Potencjalni nabywcy powinni przed złożeniem zamówienia potwierdzić ostateczną specyfikację techniczną, wymagania klasyfikacyjne, pakiet silnika, układ napędowy i docelowe osiągi.

Gdzie można zastosować ten holownik?

Układ napędowy o sterowanym skoku jest szczególnie cenny tam, gdzie warunki pracy często się zmieniają. Konfiguracja Haiding Shipbuilding jest przeznaczona do kilku zastosowań morskich.

Działalność portów i przystani

Holowniki mogą pomagać dużym statkom podczas cumowania i odpływu, zmieniać położenie statków w obszarach o ograniczonym dostępie oraz zapewniać pomoc w kontrolowanym pchaniu lub holowaniu. Precyzyjna kontrola ciągu jest szczególnie przydatna podczas pracy w pobliżu doków, terminali i innych statków.

Inżynieria morska

Projekty z zakresu budownictwa morskiego i energetyki mogą wymagać holowania platform wiertniczych, statków roboczych, sprzętu lub konstrukcji pływających. W informacjach o produkcie wśród odpowiednich scenariuszy znajdują się transport platformy wiertniczej i holowanie inżynieryjne na morzu.

Holowanie przybrzeżne

Holowanie przybrzeżne na duże odległości może wiązać się ze zmieniającymi się warunkami obciążenia, pogodą i oporem statku. Regulowany skok umożliwia dostosowanie mocy napędu do zmieniających się warunków pracy.

Ratownictwo awaryjne

Holowniki mogą również wspierać działania ratownicze, gaszenie pożarów, kontrolę zanieczyszczeń lub akcje ratownicze. Opcjonalne konfiguracje obejmują zewnętrzne systemy przeciwpożarowe i sprzęt do odzyskiwania wycieków ropy.

Aby uzyskać dodatkowe opcje statków, kupujący mogą również zapoznać się z gamą holowników Haiding Shipbuilding, w tym konfiguracje o stałym skoku, rufie pionowej i konfiguracji z napędem Z.

Jak kupujący powinni wybrać odpowiedni holownik?

Wybór holownika komercyjnego powinien rozpocząć się od faktycznego profilu operacyjnego, a nie od ogólnej docelowej mocy. Wyższa moc silnika nie oznacza automatycznie, że statek jest lepiej przystosowany do określonego zadania.

Przed zakupem kupujący powinni ocenić:

1. Wymagany uciąg na słupku:Określ siłę holowania wymaganą dla największego oczekiwanego statku lub ładunku.
2. Środowisko operacyjne:Weź pod uwagę warunki portowe, przybrzeżne, morskie, śródlądowe lub na wodach otwartych.
3. Cykl pracy:Oszacuj, jak często statek będzie holował, pływał, pchał, pozostawał w gotowości lub wykonywał prace awaryjne.
4. Głębokość wody i przestrzeń manewrowa:Czynniki te wpływają na konfigurację napędu i układu kierowniczego.
5. Wymagania klasyfikacyjne:Potwierdzić obowiązujące towarzystwo klasyfikacyjne i wymagania regulacyjne.
6. Zasoby konserwacyjne:Oceń dostępność części zamiennych, wsparcie techniczne, możliwości załogi i reakcję serwisu.
7. Przyszłe dostosowywanie:Zastanów się, czy później nie będą potrzebne dodatkowe moduły przeciwpożarowe, kontroli zanieczyszczeń lub inne.

Wykwalifikowany producent powinien być w stanie przełożyć te wymagania operacyjne na odpowiednią konfigurację kadłuba, mocy, napędu, sterowania, bezpieczeństwa i wyposażenia pomocniczego.

Jak można poprawić niezawodność konserwacji i usług?

Niezawodność napędu bezpośrednio wpływa na dostępność statku. System CPP zawiera elementy mechaniczne, hydrauliczne i sterujące, zatem konserwacja zapobiegawcza powinna obejmować cały łańcuch napędowy, a nie samo śmigło.

• Sprawdź przewody hydrauliczne, uszczelki i siłowniki pod kątem wycieków lub nietypowego zużycia.
• Podczas planowych inspekcji monitoruj stan piasty i łopatek śmigła.
• Regularnie sprawdzaj reakcję układu sterowania i informację zwrotną o nachyleniu.
• Sprawdź powłoki kadłuba i zabezpieczenie antykorozyjne w środowisku słonowodnym.
• Konserwuj najważniejsze części zamienne zgodnie z cyklem pracy statku.
• Przestrzegaj zalecanych przez producenta częstotliwości przeglądów i konserwacji.
• Prowadź dokumentację operacyjną, aby zidentyfikować powtarzające się problemy z napędem lub systemem sterowania.

Przemysł stoczniowy Haiding twierdzi, że jego podstawowe komponenty objęte są dwuletnią gwarancją, a wsparcie serwisowe obejmuje lokalne punkty serwisowe i całodobową reakcję. Kupujący powinni potwierdzić dokładny zakres usług, warunki gwarancji, ustalenia dotyczące części zamiennych i wsparcie przy uruchomieniu w ostatecznej umowie handlowej.

Często zadawane pytania

Jaka jest główna zaleta holownika ze śmigłem o regulowanym skoku?

Podstawową zaletą jest możliwość regulacji ciągu. Kąt łopatek śruby napędowej można zmieniać bez zmiany kierunku obrotu silnika głównego, co pozwala holownikowi szybko reagować na różne wymagania związane z holowaniem, manewrowaniem, rejsem i gotowością.

Jaki jest zakres mocy holownika CPP Haiding Shipbuilding?

Opublikowana konfiguracja obsługuje modułowy zakres mocy około 500–8000 KM. Należy wybrać odpowiedni poziom mocy w zależności od wielkości statku, wymaganego uciągu na palu, środowiska pracy i cyklu pracy.

Jaki uciąg na palu może zapewnić holownik?

Podany zakres uciągu słupa wynosi około 30–120 ton, co odpowiada około 294–1176 kN. Ostateczna wydajność zależy od konfiguracji statku i wybranego pakietu napędowego.

Czy holownik CPP może operować na wąskich wodach portowych?

Tak, konfiguracja jest przeznaczona do operacji portowych wymagających kontrolowanego ciągu i manewrowania. Ostateczna zwrotność holownika zależy od jego całego układu napędowego i sterowniczego, konstrukcji kadłuba, zanurzenia i środowiska pracy.

Czy holownik CPP nadaje się do holowania na morzu?

Tak. Holowanie inżynieryjne na morzu, w tym transfer platformy wiertniczej, uznano za jeden z mających zastosowanie scenariuszy. Kupujący powinni określić oczekiwane warunki na morzu i obciążenia holownicze, prosząc o konfigurację statku.

Czy holownik można dostosować?

Tak. Opublikowane informacje o produkcie wskazują możliwość rozbudowy zasilania, dodatkowych modułów funkcjonalnych i dostosowania do specjalnych środowisk operacyjnych. Zgodnie z wymaganiami projektu można również uwzględnić sprzęt do gaszenia pożarów i usuwania wycieków ropy.

Wniosek

Holownik ze śmigłem o regulowanym skoku zapewnia elastyczne rozwiązanie napędowe do zastosowań morskich, gdzie kontrola ciągu, zwrotność i zmieniające się warunki obciążenia mają kluczowe znaczenie. Regulowany skok śmigła umożliwia operatorom zarządzanie mocą napędu bez ciągłej zmiany prędkości lub kierunku obrotu głównego silnika. Dzięki konfigurowalnej mocy od 500 do 8000 KM, podanemu zakresowi uciągu na palach od 30 do 120 ton, sterowaniu opartemu na PLC, wzmocnionej ochronie kadłuba, obróbce antykorozyjnej oraz opcjonalnym modułom bezpieczeństwa i ochrony środowiska, rozwiązanie Haiding Shipbuilding można skonfigurować do obsługi portów, holowania przybrzeżnego, inżynierii morskiej i operacji awaryjnych.

Jeśli oceniasz holownik dla nowego portu, projektu morskiego, floty holowniczej przybrzeżnej lub specjalistycznego zastosowania morskiego, najpierw zdefiniuj wymagany uciąg na palu, środowisko pracy, cykl pracy, wymagania dotyczące napędu i opcjonalne funkcje. Następnie współpracuj z doświadczonym producentem holowników w Chinach, aby opracować konfigurację odpowiadającą rzeczywistemu profilowi ​​operacyjnemu. Aby uzyskać specyfikacje techniczne, opcje dostosowywania, konsultacje projektowe i wsparcie w zakresie wyceny,skontaktuj się z namiw Haiding Shipbuilding, aby omówić Twoje wymagania i uzyskać odpowiednie rozwiązanie w postaci holownika śmigłowego o regulowanym skoku.
