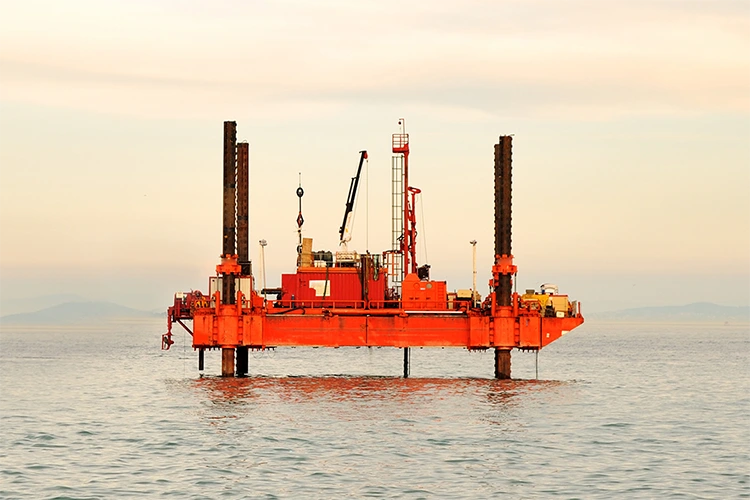

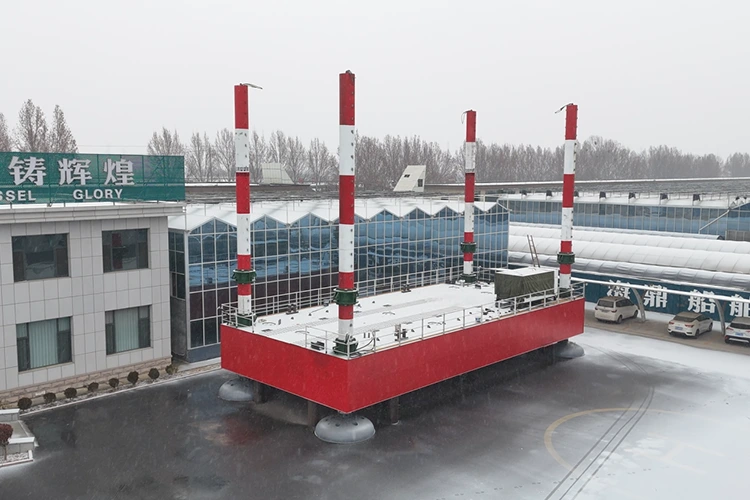

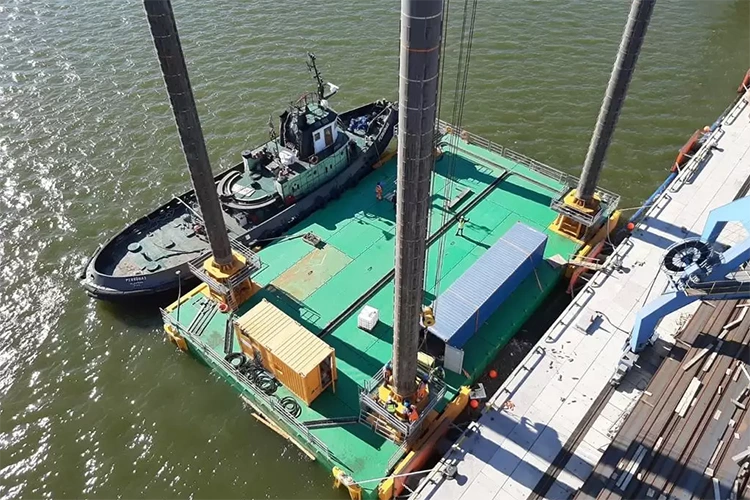

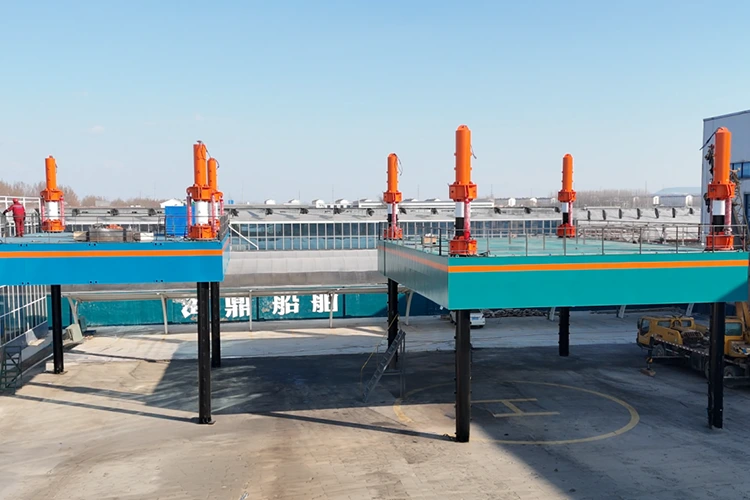

Platforma robocza typu Jack Up

Czarterowanie oddzielnych barek na każdą fazę projektu zwiększa stawki dzienne i komplikuje logistykę morską. Ten samopodnoszący system, pochodzący bezpośrednio od dostawców platform roboczych HAIDING SHIPYARD w Chinach, eliminuje nadmiarowość floty dzięki zastosowaniu standardowych zamków pokładowych. Operatorzy zamieniają moduły funkcjonalne w jednym stabilnym kadłubie, aby wspierać palowanie, ustawianie i cementowanie za pomocą jednego zasobu.

Problem kierownika projektu: zasoby, które działają tylko przez jeden tydzień w miesiącu

Masz 12-miesięczny program budowy offshore. Barka dźwigowa jest zajęta przez cztery miesiące. Przez resztę czasu albo czeka na materiały, na pogodę, albo na kolejny pakiet prac. Ale nadal płacisz stawkę czarterową – często 50 000–80 000 dolarów dziennie.

Platforma robocza zmienia tę arytmetykę:

Każda zmiana platformy roboczej Jack Up trwa dwa dni. Alternatywa — utrzymanie na miejscu oddzielnej barki, statku dźwigowego i pływaka mieszkalnego — kosztowałaby trzy razy więcej i wymagałaby trzykrotnie większych nakładów na koordynację morską.

Co właściwie oznacza „przełączanie modułów” na pokładzie

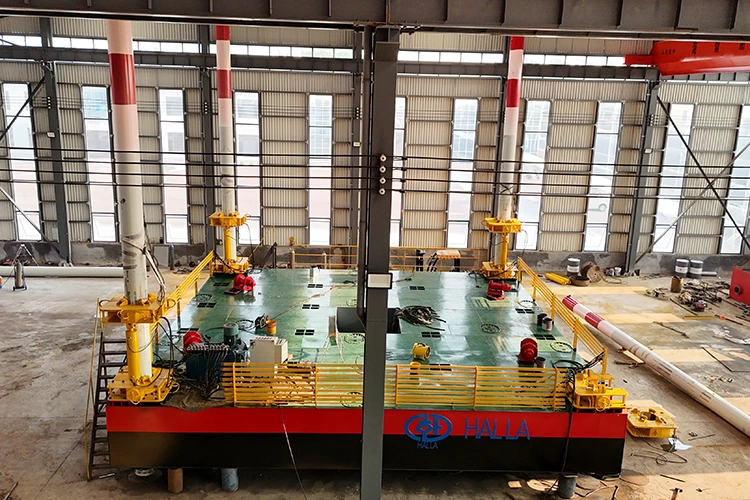

Interfejs modułu nie jest skomplikowaną zagadką inżynierską. Zamki hydrauliczne łączą ramę podstawy modułu z platformą. Standardowy dźwig podnosi moduł, odkłada następny i zatrzaskują się blokady. Bez spawania. Bez szlifowania. Brak ponownej certyfikacji strukturalnej pomiędzy wymianą.

Trzy podstawowe moduły pokrywają 90% potrzeb projektów offshore:

Dodatkowe wtyczki obejmują kabiny mieszkalne (od 20 do 50 osób), kabiny generatorów (od 500 do 1000 kW) i kabiny badawcze ze sprzętem do monitorowania jakości wody i meteorologii. Nie są to instalacje stałe — przychodzą i odchodzą, zgodnie z wymaganiami pracy.

Pozycjonowanie i poziomowanie: różnica między „wystarczająco blisko” a „dokładnie”

Podnośnik dźwigowy nie wymaga milimetrowej precyzji. Fugowanie betonu już tak. W platformie zastosowano dwuosiowy czujnik nachylenia (dokładność ±0,05°) oraz system pozycjonowania GPS+Beidou (dokładność pozioma ≤1m). Automatyczne poziomowanie utrzymuje nachylenie platformy w zakresie ±0,1°. W przypadku wylewania zaprawy o średnicy 2 metrów ten 0,1° przekłada się na nachylenie mniejsze niż 2 mm w obszarze zalewania – co mieści się w granicach specyfikacji.

Do prac spawalniczych platforma robocza HAIDING SHIPYARD Jack Up dodaje wysuwane nogi podporowe w miejscu modułu. Każda noga dociska w dół z siłą ≥300 kN, dociskając pokład do kadłuba i izolując powierzchnię roboczą od wszelkich ugięć kadłuba spowodowanych kołysaniem dźwigu lub obciążeniem falami. Pionowość spawania utrzymuje się poniżej 1 mm na 3-metrowej spoinie, co oznacza mniej odrzutów NDT i mniej poprawek.

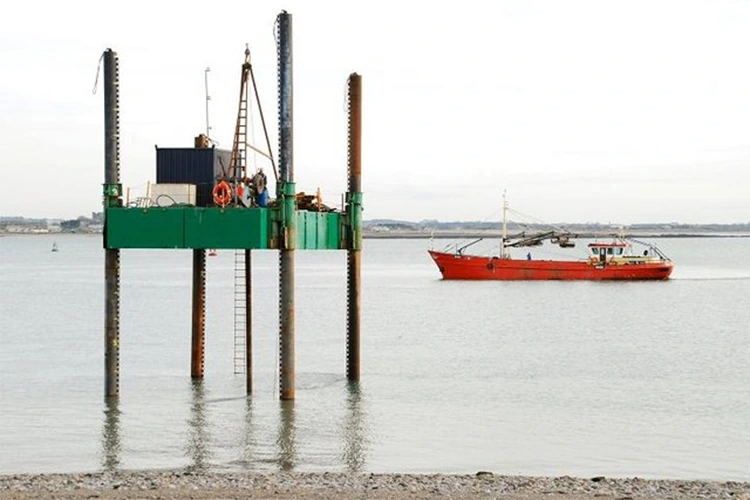

Nogi, które nie walczą z dnem morskim

Trzy lub cztery nogi kratownicowe (o średnicy od 2,5 do 3,0 m, stal CCSB) — liczba zależy od wymagań dotyczących stabilności i rozkładu ładunku. Długość nogawki docinana jest na zamówienie:

Puszki spudowe są rozszerzalne, powierzchnia styku ≥60m² i dopasowujemy je do raportu geotechnicznego. Miękka glina zajmuje większy ślad; sztywny piasek penetruje głębiej. Regały na nogi są hartowane i odpuszczane do ≥200HB, co zapewnia 20 lat żywotności w słonej wodzie, zanim stojaki będą wymagały poważnych przeróbek.

Prędkość podnoszenia wynosi 0,3–0,5 m/min przy pełnym obciążeniu — wystarczająco szybko, aby pokonać nagły szkwał i wystarczająco wolno, aby uniknąć wstrząsu hydraulicznego w układzie podnośnika. Ocena wiatru to klasa 11, z tolerancją fal do 5 metrów i prędkością prądu do 2 węzłów. Nie są to ograniczenia teoretyczne; zaobserwowano je podczas operacji monsunowych na Morzu Południowochińskim i zimowego wsparcia wierceń w zatoce Bohai.

W jaki sposób moduły o masie 100 ton przemieszczają się z placu na plac budowy bez użycia ciężkich statków dźwigowych?

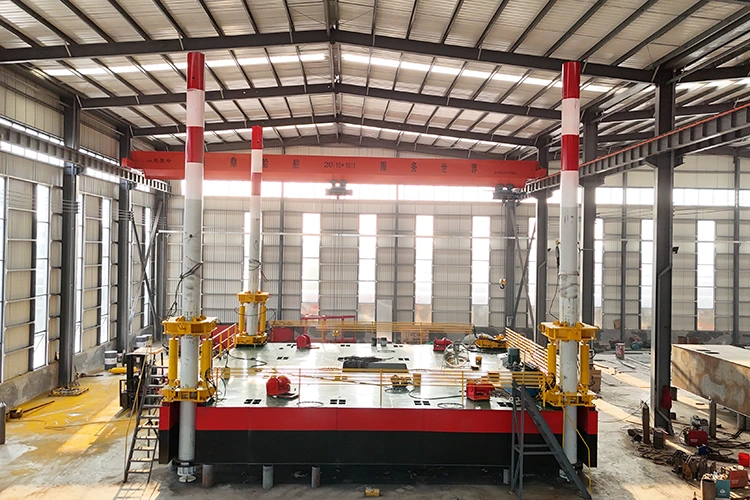

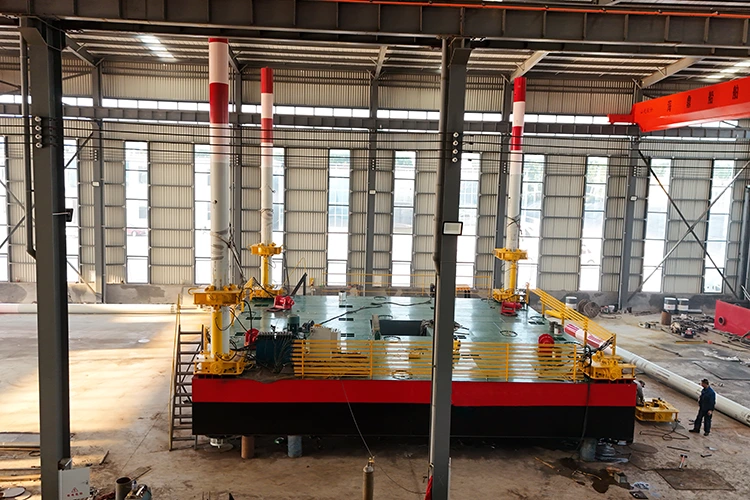

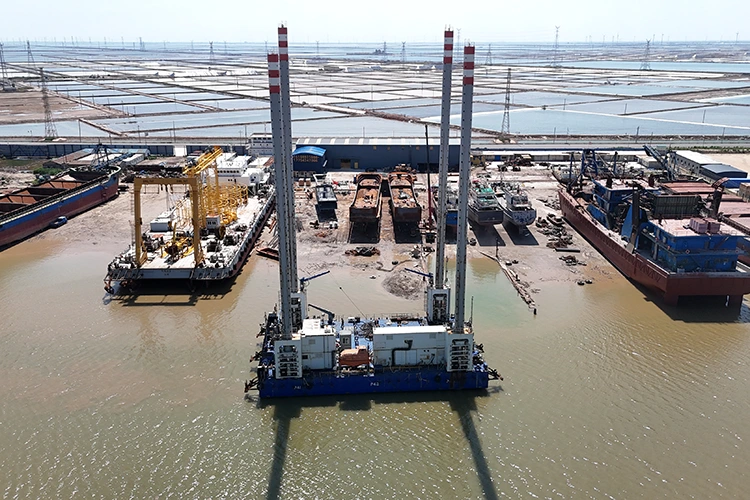

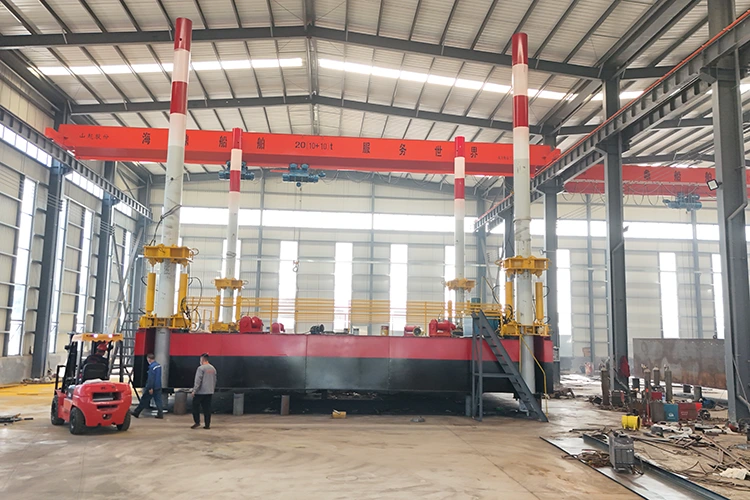

Platforma robocza Jack Up jest wykonana z 5 do 7 sekcji. Maksymalny ciężar pojedynczej sekcji wynosi 100 ton, co mieści się w udźwigu większości dźwigów portowych i standardowych statków o dużym udźwigu. Sekcje podróżują ciężarówkami, koleją lub barkami oceanicznymi – bez specjalnych zezwoleń i bez eskortowanych konwojów.

Montaż na miejscu wykorzystuje połączenia kołnierzowe ze śrubami sprężonymi. Spawanie jest wymagane tylko w przypadku elementów niekonstrukcyjnych, takich jak poręcze i korytka kablowe. Pływający dźwig ustawia każdą sekcję na miejscu, a ekipa montażowa dokręca śruby zgodnie ze specyfikacją. Całkowity czas od przybycia sekcji do w pełni uzbrojonej platformy: 8 do 12 dni. W porównaniu z tradycyjnym, integralnym podnośnikiem, który jest holowany z placu i często wymaga 15–20 dni mocowania na morzu i uruchomienia po przybyciu na miejsce, metoda ta pozwala zaoszczędzić 40% okna rozmieszczenia.

Stal CCSB: nie specyfikacja, lecz wymaganie

Płyta ze stali morskiej CCSB jest standardem materiałowym dla całej konstrukcji podstawowej. Belki główne mają grubość ≥40mm i granicę plastyczności ≥235MPa. Poszycie pokładu w obszarach modułów to wariant odporny na zużycie (≥30 mm), który jest odporny na ścieranie sprzętu gąsienicowego i przesuwającego się ładunku.

Ochrona przed korozją jest dwuwarstwowa: ciężka powłoka głębinowa na wszystkich konstrukcjach nad wodą oraz system anod protektorowych dla elementów podwodnych. Łącznie zapewniają one 15 lat ochrony przed pierwszą poważną interwencją w suchym doku. W środowiskach o niskiej temperaturze płyta CCSB jest poddawana testowi udarności do 27 J przy –20°C, co obejmuje eksploatację zimą w Morzu Bohai i podobnych regionach o zimnej wodzie.

Szczegółowe parametry techniczne

Gdzie koncepcja modułowego pokładu udowodniła swoją wartość?

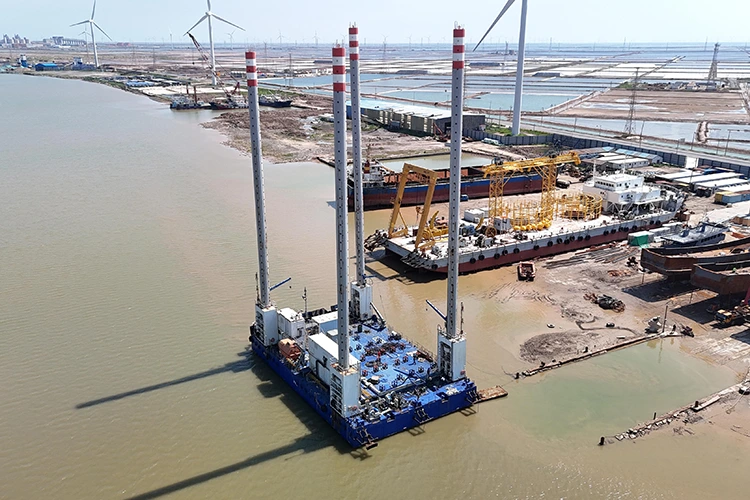

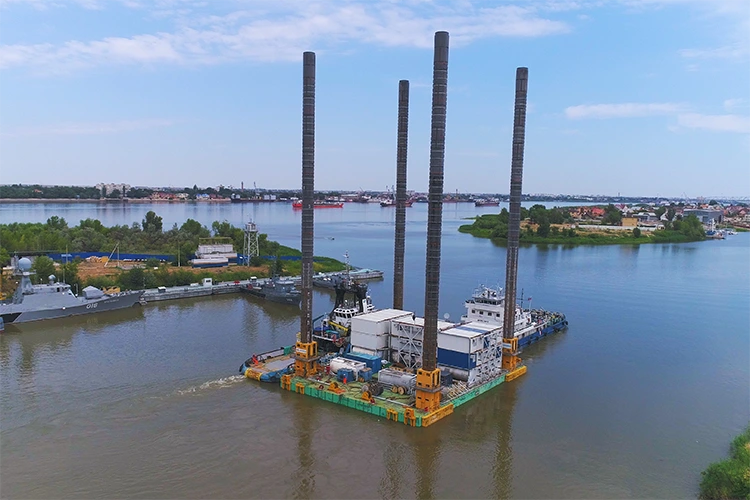

Wsparcie budowy farm wiatrowych – wybrzeża Jiangsu i Fujian. Etap pierwszy: moduł podnoszący do pozycjonowania pali. Etap drugi: moduł konstrukcyjny do spoinowania wokół fundamentów. Platforma robocza HAIDING SHIPYARD Jack Up stała na miejscu przez sześć miesięcy, dwukrotnie wymieniając moduły, ani razu nie opuszczając placu budowy. Płaskość wylewu utrzymywano na poziomie ± 0,3 m w przypadku pokryw zalewowych o długości 50 metrów.

Wsparcie przejścia rurociągu – Cieśnina Qiongzhou. Moduł podnoszący (dźwig 100-tonowy) i moduł magazynujący (ładownia 500 m3) przygotowały odcinki rur powlekanych dla statku układającego. Dokładność pozycjonowania platformy utrzymywała punkty przekazania rur w odległości 0,5 m od rampy do układania, skracając czas oczekiwania statku układającego o jedną trzecią.

Awaryjna reakcja na wyciek ropy – zatoka Bohai. Platforma wdrożona w ciągu 12 dni z sekcji magazynowych. Wyposażony w odpieniacze oleju i zbiorniki magazynowe, a także kabiny mieszkalne dla załogi ratowniczej. Klasa wiatrowa 11 umożliwiła ciągłe przepływanie przez dwutygodniowy okres sztormowy, który uziemił wszystkie pozostałe statki ratownicze.

Pomoc w naprawie platformy – Morze Wschodniochińskie. Moduł konserwacyjny z narzędziami hydraulicznymi i sprzętem testującym. Sztywny pokład platformy (z wysuwanymi podporami) umożliwiał precyzyjne ustawienie uszkodzonego modułu, a pomieszczenia mieszkalne umożliwiały utrzymanie ekipy naprawczej na miejscu przez całe 18 dni.

Opcje dostosowywania

Długość nogawek i rozmiar puszki są dopasowane do dna morskiego i głębokości wody. W przypadku warunków polarnych lub zimowych dodajemy podgrzewacze płynu hydraulicznego i izolację pokładu. W środowiskach tropikalnych ulepszamy powłokę warstwą grafenu, która jest odporna na promieniowanie UV i wysoką wilgotność.

Zajmujemy się certyfikacją materiałów CCSB, klasyfikacją ABS/CCS/DNV i zapewniamy operatorom pełny zestaw wykresów obciążeń i obliczeń stabilności dla każdej konfiguracji modułu. Jeśli Twój projekt wymaga niestandardowego modułu — pakietu do testów studni, systemu wsparcia nurkowania lub dźwigu z dłuższym wysięgnikiem — możemy zaprojektować interfejs i dostarczyć moduł jako dodatek pod klucz.

Często zadawane pytania

P: Czy platforma może współpracować z modułem, który posiadamy już u innego dostawcy?

Odp.: Tak, pod warunkiem, że rama podstawy modułu odpowiada naszym standardowym wymiarom interfejsu, a jego środek ciężkości mieści się w dopuszczalnej obwiedni. Możemy dostarczyć rysunek interfejsu i wzór śrub, aby Twój producent mógł zbudować kompatybilną podstawę. Przed instalacją wymagamy przeglądu strukturalnego rozkładu ciężaru modułu i charakterystyki obciążenia dynamicznego.

P: Jaki jest typowy czas realizacji pomiędzy wymianą modułów?

Odp.: Standardowa procedura — wyciągnięcie modułu, ustawienie następnego, włączenie blokad hydraulicznych i pełne sprawdzenie działania — zajmuje ≤48 godzin. Zrobiliśmy to w 36 godzin, mając przygotowany pokład i pływający dźwig. Najdłuższą częścią jest zwykle test funkcjonalny, a nie fizyczna wymiana.

P: W jaki sposób platforma utrzymuje stabilność po podniesieniu ciężkiego modułu?

Odp.: Nogi spud pozostają nieruchome na dnie morskim przez cały czas wymiany. Całkowita masa platformy zmienia się, ale pokład pozostaje na tej samej wysokości. Nasze obliczenia stabilności platformy roboczej Jack Up uwzględniają najlżejsze i najcięższe kombinacje modułów, a system poziomowania dostosowuje nacisk na nogi w czasie rzeczywistym, aby utrzymać nachylenie ± 0,1° niezależnie od przesunięcia ładunku.

P: Czy platforma nadaje się do długoterminowego wdrożenia w jednej lokalizacji, czy jest przeznaczona do częstych przeprowadzek?

O: Obydwa. Bagażniki na nogi i system podnoszenia platformy roboczej Jack Up są przystosowane do pracy cyklicznej przez 20 lat. W przypadku projektów, które pozostają w jednym miejscu przez wiele sezonów, zalecamy coroczną kontrolę stojaków na nogi i poprawki powłoki. W przypadku projektów, które przemieszczają się co kilka tygodni, prędkość podnoszenia 0,3–0,5 m/min umożliwia skuteczne przemieszczanie bez powodowania nadmiernego zużycia mechanizmu podnoszącego.
