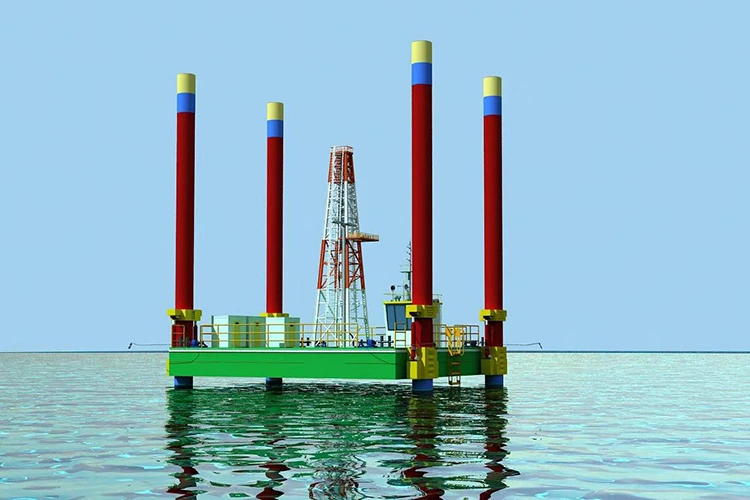

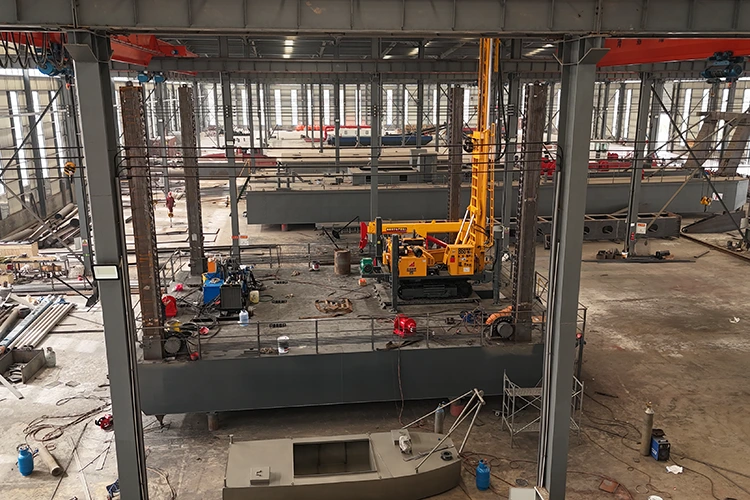

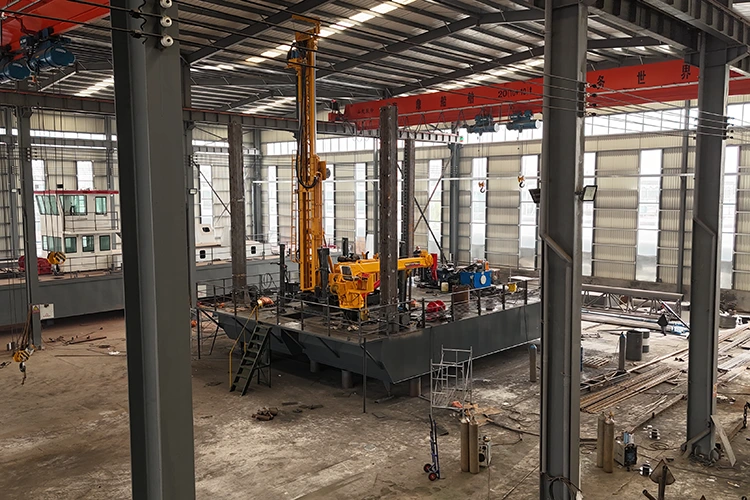

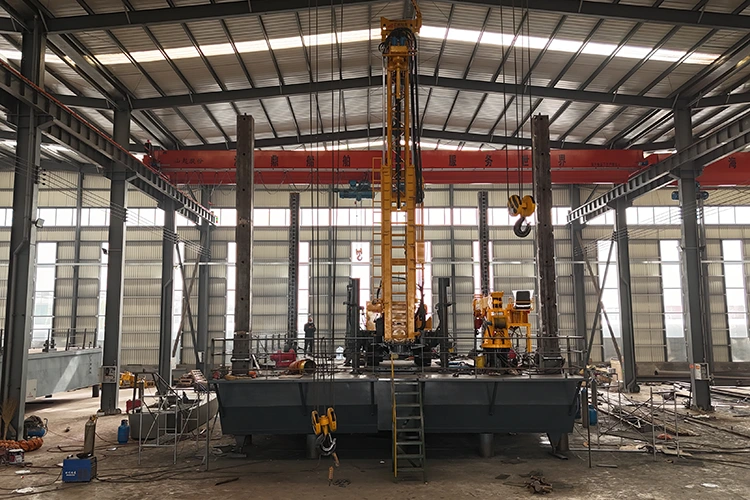

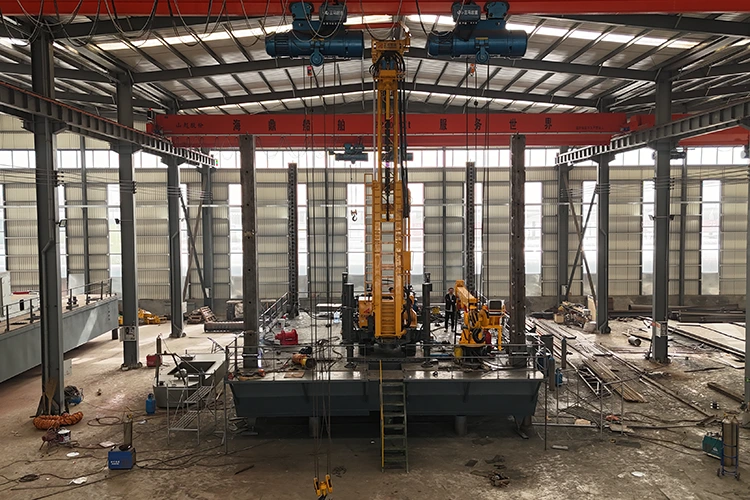

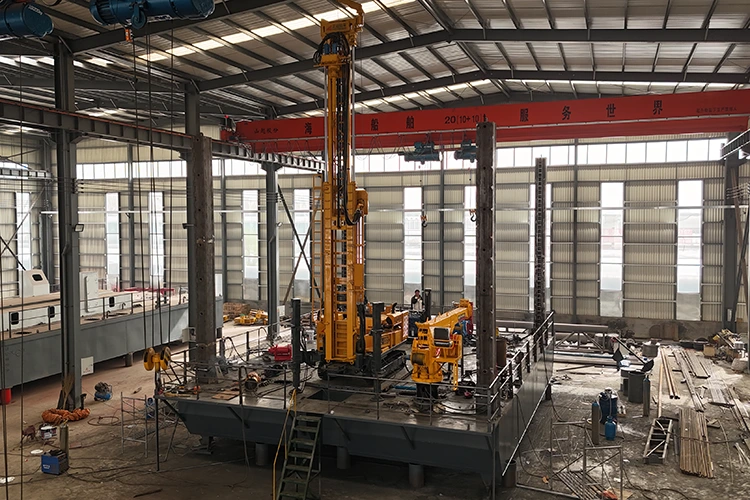

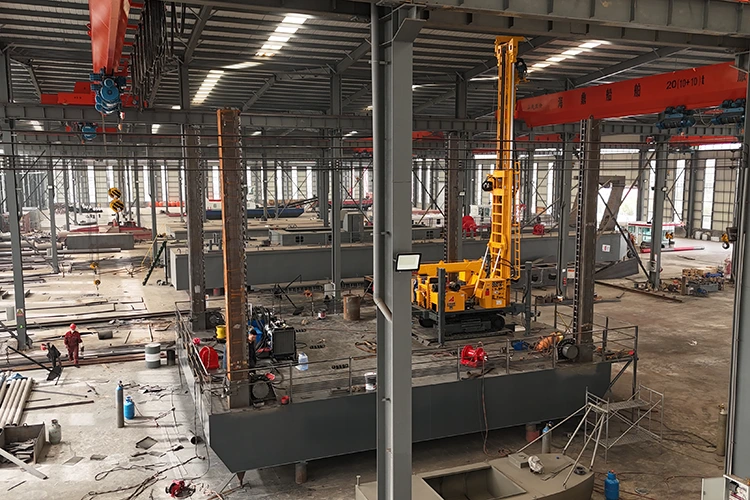

Platforma wiertnicza typu Jack Up

Podczas wiercenia na głębokości 4000 m pod dnem morskim nachylenie pokładu o 0,1° może spowodować odchylenie odwiertu o 6 m od celu. HAIDING SHIPYARD dostarcza platformę wiertniczą typu Jack Up, która utrzymuje platformę na poziomie w zakresie ±0,05° dzięki hydraulicznej kompensacji nóg w czasie rzeczywistym, reagując na ruch fal, zanim wpłyną one na cięciwę. Na podłodze wiertnicy znajdują się wyciągi o długości 5000 m, stół obrotowy o momencie obrotowym 60 kN·m i pompa płuczkowa o wydajności 120 m3/h – wszystko to rozmieszczone tak, aby wiertnik mógł skupić się na obciążeniu wiertła i ROP, a nie na walce z ruchami kadłuba. To jest platforma wiertnicza, a nie barka podnosząca; każdy wybór projektu zaczyna się od odwiertu.

W jaki sposób nachylenie platformy wpływa na celowanie w głębokich zbiornikach?

Wiertnicy lądowi traktują stałą lokalizację na powierzchni jako oczywistość. Na morzu „podłoga platformy” opiera się na nogach, które mogą się osiadać, przemieszczać pod wpływem wiatru lub reagować na zmianę ciężaru stojaków na rury. Metryką, która naprawdę się liczy, nie jest maksymalna głębokość – liczy się to, jaka część tej głębokości pozostaje w strefie wypłaty.

Nachylenie powierzchni o 0,1° powoduje błąd pozycji dolnego otworu >6 m na głębokości 3500 m. Ten błąd często powoduje, że sekcja produkcyjna znajduje się poza zbiornikiem, schodząc na boczny tor, który kosztuje miliony i pochłania tygodnie czasu pracy platformy. Nawet niewielkie drgania podczas połączeń mogą powodować nieprawidłowe ułożenie cementu lub niewspółosiowość obudowy.

Automatyczny system poziomowania platformy wiertniczej Jack Up (trójosiowy inklinometr, dokładność ±0,02°) w sposób ciągły reguluje każdą nogę, aby utrzymać podłogę wiertnicy w granicach tolerancji. Narzędzie MWD wysyła dane o odchyleniu i azymucie na ekran wiertnika co 30 sekund. Jeśli uderzy szkwał, kompensacja nóg reaguje, zanim MWD zarejestruje zmianę, dzięki czemu ścieżka odwiertu pozostaje gładka. Sterowanie w zamkniętej pętli powoduje, że studnie wiercone przy użyciu tego urządzenia stale wykazują odchylenie od pionu poniżej 0,5‰, nawet w przypadku twardych podłużnic połączonych ze sobą, które mają tendencję do spychania wiertła z kursu.

Optymalizacja cyrkulacji błota i usuwania ciał stałych w studniach głębinowych

Pompowanie pod wysokim ciśnieniem:Podwójne pompy o wydajności 120 m³/h (jedna czynna, jedna rezerwowa) utrzymują ciśnienie > 35 MPa, aby podnosić urobek z przewodów wiertniczych o długości 5000 m bez erozji otworu wiertniczego.

4-stopniowa kontrola zawartości substancji stałych:Wielostopniowy zestaw – wytrząsarka, odpiaszczacz, odmulacz i wirówka – usuwa wywiercone ciała stałe o wielkości do 5–7 mikronów.

Kontrola ECD i reologii:Obejścia wirówek i zbiorniki mieszające o wysokim ścinaniu umożliwiają regulację błota w czasie rzeczywistym podczas połączeń, zapobiegając skokom ECD i stratom płynu w łupkach pod ciśnieniem.

Podwójne tankowanie i konserwacja: Specjalne zbiorniki z mieszadłem utrzymują jednorodność błota na bazie wody i oleju. Dostępne zawory górne skracają czas czyszczenia, utrzymując dzienną ROP na poziomie 200–300 m w miękkich skałach i 80–100 m w formacjach ściernych.

Nogi Spud, które rozumieją zmienność dna morskiego

Warunki na dnie morskim na morzu różnią się znacznie w zależności od stref operacyjnych – od sztywnych glin w Morzu Północnym i luźnych piasków u wybrzeży Afryki Zachodniej po miękkie, ściśliwe muły w zatoce Bohai. Obsługa miękkich górnych warstw i nagłych burz bez ryzyka uszkodzenia platformy zależy od czterech opcji projektu konstrukcyjnego:

Geometria nóg kratownicy: Cztery segmentowe nogi kratownicy (średnica 2,0–2,5 m, długości od 30 do 150 m) zapewniają sztywność konstrukcyjną wymaganą przy różnych głębokościach wody i rozkładzie obciążenia dna morskiego.

Zapobieganie przebiciu: Rozszerzalne puszki spud o powierzchni styku ≥80 m² równomiernie rozkładają ciężar wstępnego obciążenia. Ta duża powierzchnia zapobiega przebiciu – nagłej penetracji nogi, która może przechylić kadłub i przeciążyć mechanizm podnoszący – i może zostać dodatkowo poszerzona w oparciu o raporty geotechniczne z terenu budowy.

Hartowana metalurgia zębatek: W zębatkach zastosowano hartowaną i odpuszczaną stal morską CCSB, hartowaną do ≥200 HB, co zapewnia zębom przekładni 25-letnią żywotność w przypadku odporności na cykliczne zmęczenie i korozję naprężeniową w słonej wodzie.

Parametry przetrwania burzy: Prędkości podnoszenia przy pełnym obciążeniu wynoszące 0,2–0,4 m/min umożliwiają szybkie podnoszenie pokładu w celu usunięcia nadchodzących szkwałów. W połączeniu z odpornością na wiatr 12. stopnia i tolerancją na fale do 6 m, platforma wiertnicza Jack Up pozostaje zablokowana na miejscu nawet w przypadku monsunowych stanów morza, które zmuszają pływające statki do rozłączania się.

Dlaczego 6 sekcji pokonuje jeden gigantyczny kadłub?

Tradycyjne platformy z podnośnikiem wymagają wydzielonych placów i holowania o dużym udźwigu. Platforma wiertnicza typu Jack Up jest podzielona na 6 do 8 modułów – pokład główny, sekcje nóg, moduł wiertniczy – każdy ≤120 ton. Takie podejście niesie ze sobą kilka praktycznych korzyści:

• Moduły są transportowane ciężarówką, koleją lub standardowym statkiem płaskopokładowym do dowolnego portu za pomocą dźwigu o udźwigu 150 ton.

• Montaż na miejscu zajmuje 10–15 dni przy użyciu dźwigu pływającego i śrubowych połączeń kołnierzowych (bez spawania konstrukcji głównych w terenie).

• W przypadku kampanii obejmujących wiele odwiertów pierwszą platformę można wiercić, podczas gdy druga jest montowana w pobliżu.

• Sekcje są w pełni wymienne – uszkodzoną nogę można wymienić bez demontażu całej platformy, co skraca czas przestojów i wydłuża żywotność.

Wybór materiału: nie tylko stal, ale odpowiednia stal

W konstrukcji podstawowej zastosowano blachę stalową CCSB (wydajność ≥235 MPa) o grubości belek głównych wynoszącej 50 mm i więcej. Obszary pokładów narażone na duże obciążenia zbiornika błota i obudowy otrzymują odporną na zużycie zmodyfikowaną wersję, która jest odporna na ścieranie powierzchni podczas przenoszenia rur.

Ochrona podwodna została zaprojektowana z myślą o długiej żywotności w terenie. Gruba powłoka głębinowa oraz system anod protektorowych zapewniają 15-letnią ochronę przed korozją, odpowiadającą typowym cyklom rozwoju w terenie.

Wbudowana odporność na niskie temperatury: płyta CCSB zapewnia energię udaru ≥27 J w temperaturze –20°C, umożliwiając całoroczne wiercenia na północnych szerokościach geograficznych (np. zima w Bohai). System błotny obejmuje izolację i ogrzewanie śladowe, aby utrzymać lepkość nawet wtedy, gdy temperatura otoczenia spadnie poniżej zera, dzięki czemu nie musisz wstrzymywać pracy w najzimniejszych miesiącach.

Szczegółowe parametry techniczne

Scenariusze zastosowań

Studnie poszukiwawcze w basenach przygranicznych – Morze Południowochińskie / Morze Wschodniochińskie, głębokość wody 50–100 m, wiercenia do głębokości 5000 m w celu zbadania złóż węglanowych lub turbidytowych. Rejestry MWD i błota w czasie rzeczywistym identyfikują strefy płatne, redukując liczbę przebiegów linii przewodowych i skracając czas oceny o 30%.

Studnie rozwojowe na dojrzałych złożach – Zatoka Bohai / Zatoka Beibu, głębokość 10–50 m, wiercenia kierunkowe w celu pokrycia wielu bloków uskokowych z jednego miejsca. Platforma zapewnia wzrost wydajności o 25% w porównaniu ze starszymi konstrukcjami – szybsze wyłączanie (połączenia poniżej 2 minut) i zautomatyzowana obsługa rur ograniczają pracę ręczną.

Operacje remontu i ponownego wejścia na teren wiertnicy – ​​wiertnica i podkonstrukcja wytrzymują większe obciążenia podczas wydobywania rur i narzędzi połowowych, eliminując potrzebę stosowania oddzielnego statku do prac remontowych.

Adaptacje inżynieryjne i systemy wsparcia przez całe życie

Dostosowanie sprzętu platformy do konkretnych wyzwań związanych z lokalizacją i utrzymanie gotowości operacyjnej wymaga ukierunkowanych modyfikacji strukturalnych i globalnego wsparcia w terenie:

Dostosowanie strukturalne

Długości nóg (do 150 m), powierzchnie styku spud (≥80 m²) i udźwig dźwigu zostały zaprojektowane tak, aby odpowiadały głębokości wody specyficznej dla danego miejsca, profilom nośności gruntu i wymaganiom dotyczącym dużego udźwigu.

Pakiety dla środowiska surowego

Modernizacje stosowane w zimnym klimacie obejmują niskotemperaturowe płyny hydrauliczne, izolowane zbiorniki i podgrzewane rynny błotne w przypadku temperatur ujemnych. Zestawy wysokotemperaturowe i wysokociśnieniowe (HTHP) zawierają wzmocnione zespoły przeciwerupcyjne (BOP) i dodatkowy kolektor dławiący/zabijający o ciśnieniu 70 MPa.

Globalna logistyka i serwis na miejscu

Regionalne centra części zamiennych w Rotterdamie, Singapurze i Houston magazynują komponenty o wysokim zużyciu w celu zapewnienia szybkiej dostawy, wspieranej przez wysyłkę inżynierów na miejscu w ciągu 48 godzin do głównych basenów przybrzeżnych.

Gotowość operacyjna

Systemy telemetryczne zapewniają zdalne monitorowanie w czasie rzeczywistym przechyłu kadłuba i stanu podnośnika, w połączeniu ze zorganizowanym szkoleniem załogi przed wypłynięciem, aby zapewnić bezpieczeństwo operacyjne od pierwszego dnia.

Często zadawane pytania

P: W jaki sposób platforma wiertnicza Jack Up radzi sobie z odwiertami kierunkowymi, gdy dno morskie jest nierówne?

Odp.: Sprawdzamy raport geotechniczny terenu i dostosowujemy sekwencję obciążenia wstępnego, aby uniknąć nierównego osiadania. Puszki rozporowe o dużej powierzchni rozprowadzają ciśnienie, a podnośnik różnicowy może kompensować nachylenie dna morskiego przed rozpoczęciem wiercenia.

P: Co się stanie, jeśli pompa płuczkowa ulegnie awarii podczas wiercenia krytycznego odcinka?

Odp.: Identyczna pompa rezerwowa jest podłączona poprzez zawory rozgałęźne – przełączenie zajmuje <10 minut. Na pokładzie posiadamy zapasowe tuleje, tłoki i zawory, a comiesięczne inspekcje pomp są zaplanowane, aby zapobiec nagłym awariom.

P: Czy platforma może działać przy zmniejszonej załodze przez dłuższy czas?

Odp.: Automatyzacja obejmuje parametry rysunków, stołu obrotowego i pompy błotnej, umożliwiając jednemu wiertnikowi i jednemu asystentowi zarządzanie normalnym wierceniem. W przypadku wycieczek i tras osłonowych zalecamy standardową załogę, ale układ ogranicza obsługę ręczną, umożliwiając wydajną pracę przy 20–25 pracownikach.

P: W jaki sposób zapewnia się dobrą kontrolę w głębokich strefach wysokiego ciśnienia?

Odp.: System sterowania odwiertem jest niezależny od hydrauliki platformy i zawiera dedykowany akumulator oraz podwójne stosy BOP (pierścieniowy i tłokowy). Kolektor dławika ma ciśnienie znamionowe 70 MPa z siłownikiem odpornym na awarie. Po wstępnym obciążeniu każdej nogi przeprowadzany jest test pełnego ciśnienia, a nasze procedury awaryjne są zgodne z wytycznymi IADC dotyczącymi podnoszenia na głębokich wodach.
