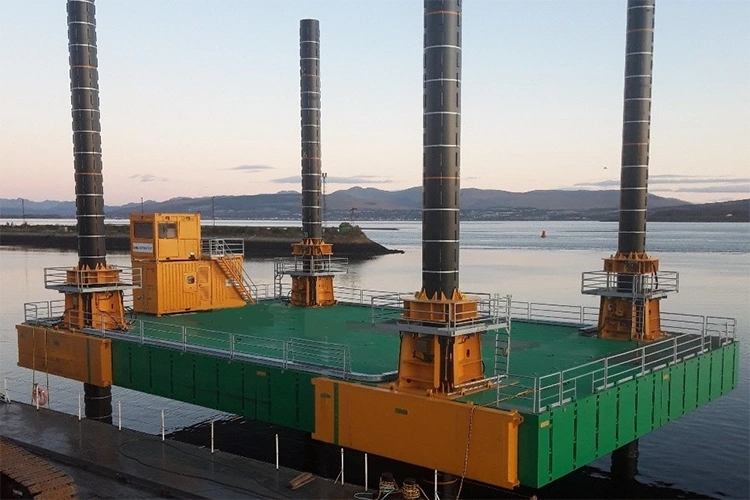

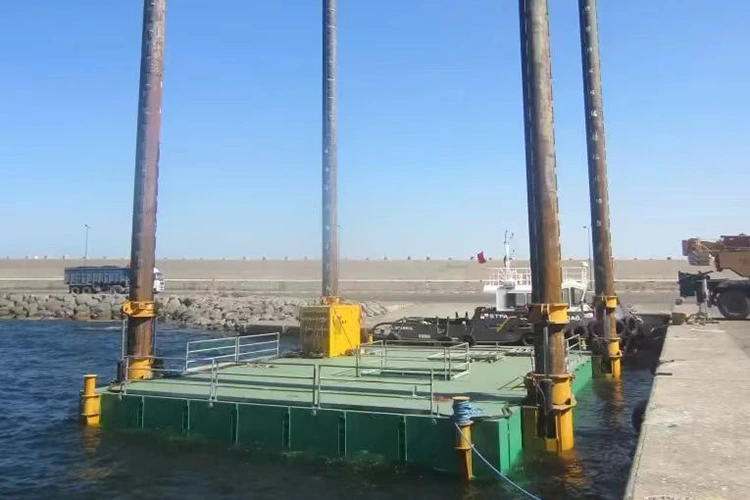

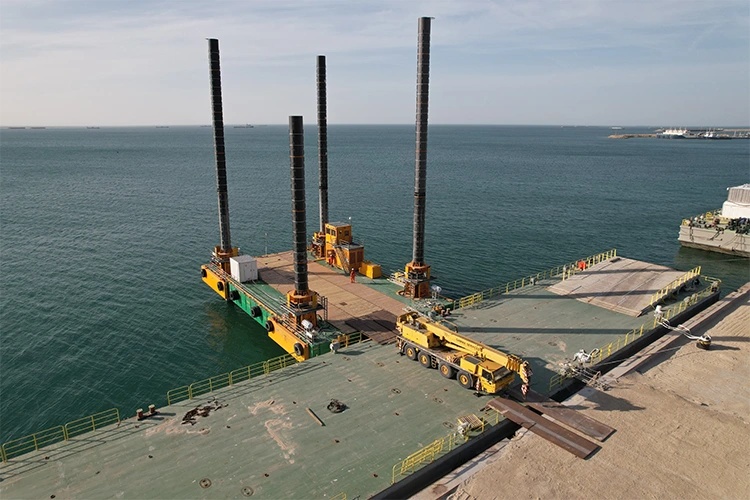

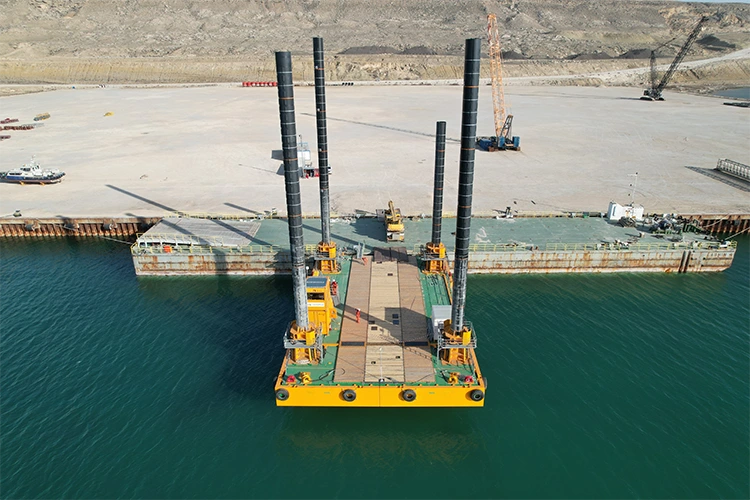

Platforma samopodnośna do wykopów

Shandong Haiding Shipbuilding Co., Ltd. to doświadczona chińska fabryka, producent i globalny dostawca samopodnośnych platform do wykopów, obsługująca międzynarodowych nabywców od wielu lat. HAIDING SHIPYARD Samopodnośna platforma do robót ziemnych to wytrzymały sprzęt do robót ziemnych przeznaczony do pracy na głębokości wody morskiej od 3 do 100 m, z nogą o długości konstrukcyjnej od 10 do 90 m i całkowitym udźwigiem platformy wynoszącym 3000 ton. Jej podstawowe wyposażenie obejmuje w pełni hydrauliczną koparkę podwodną o udźwigu 200 ton, która koncentruje się na czterech zadaniach: pogłębianiu głębinowych dróg wodnych, wydobywaniu skał z dna morskiego, niwelowaniu fundamentów sztucznych wysp i usuwaniu przeszkód z dna morskiego. Mając na celu wyeliminowanie najtrudniejszych punktów wykopów morskich, takich jak „trudna kontrola głębokości, niska dokładność operacji i silne zakłócenia ze strony złożonych warunków morskich”, realizuje stabilne prace wykopaliskowe od płytkiego morza do głębokiego morza dzięki precyzyjnemu pozycjonowaniu wykopów (± 0,3 m), w pełni automatycznemu poziomowaniu platformy (± 0,1°) i systemowi wykopów odpornym na fale wiatru (stopień odporności na wiatr 11). Dzienna objętość wydobycia sięga 5000 m3, przy wydajności o 30% wyższej niż w przypadku tradycyjnych pogłębiarek, co zapewnia „wysokoprecyzyjne, wydajne i stabilne” rozwiązanie do wydobycia dla inżynierii morskiej.

Podstawowe zalety

Integracja ciężkiego sprzętu do kopania, wysoka wydajność operacyjna

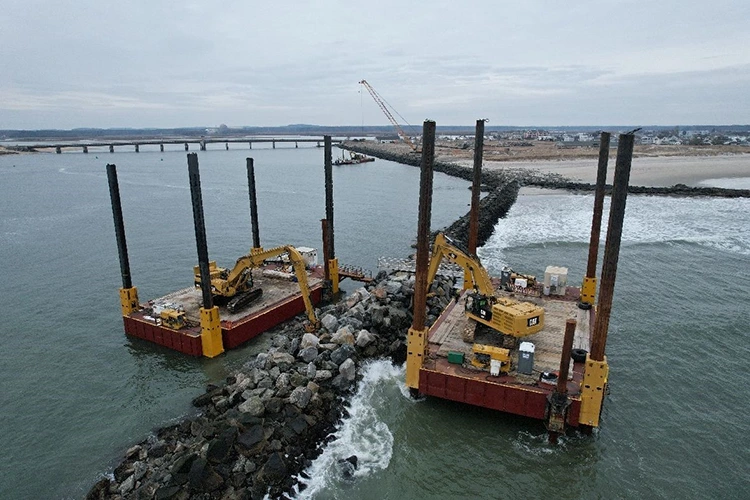

Koparka podwodna klasy 200 ton: HAIDING STOCZNIA  Wykopy Samopodnośna platforma wyposażona w w pełni hydrauliczną obrotową koparkę podwodną (maksymalny promień wykopu 18 m, pojemność łyżki 8-12 m³), ​​która może wykonywać wykopy dookoła w zakresie 360°, przy maksymalnej głębokości wykopów podwodnych ≥30 m, dostosowując się do złożonej geologii, takiej jak warstwy gliny i warstwy piasku i żwiru; w koparce zastosowano układ hydrauliczny z dwiema pompami, o sile urabiania do 350 kN, objętości pojedynczego wyrobiska ≥10 m3 i dziennej objętości wydobycia ziemi i skał do 5000 m3;

Integracja wykopu i transportu: Platforma jest wyposażona w 2 kabiny do transportu materiału (całkowita objętość 500m3), a ziemia i skały wydobyte przez koparkę mogą być bezpośrednio przenoszone do kabin. Po zapełnieniu kabin przewożone są statkami transportowymi, co skraca czas oczekiwania na przeładunek urobku, a wydajność pracy jest o 25% wyższa w porównaniu z tradycyjnym połączeniem „pogłębiarka + statek transportowy”.

Wysoka precyzja sterowania, wysoka dokładność wykopów

Pozycjonowanie wykopów 3D: HAIDING SHIPYARD  Wykopowa platforma samopodnośna wyposażona w podwójny system pozycjonowania GPS+Beidou (dokładność pozycjonowania ≤0,5m) i podwodny sonarowy detektor głębokości (dokładność ±0,1m), monitorująca w czasie rzeczywistym położenie zębów łyżki koparki i głębokość wykopu, zapewniająca błąd płaskości powierzchni wykopu ≤0,3m, spełniająca precyzyjne potrzeby wykopu sztucznych fundamentów wysp i zbocza dróg wodnych;

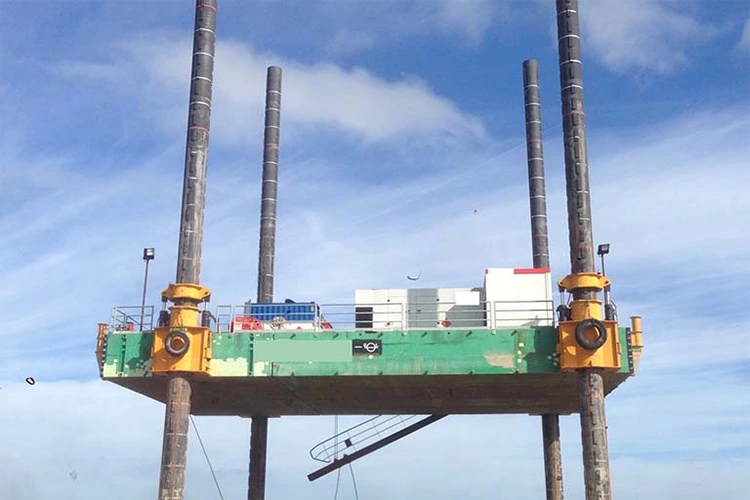

Kompensacja stabilności platformy: HAIDING SHIPYARD  Podnośna platforma do wykopów wyposażona jest w dwuosiowy czujnik nachylenia (dokładność ±0,05°), gdy platforma przechyla się pod wpływem wiatru i fal, w pełni automatyczny system poziomowania reguluje w czasie rzeczywistym podnoszenie nogi koparki (dokładność regulacji ±0,1 m), zapewniając błąd poziomu platformy ≤0,1° podczas pracy koparki, unikając odchyleń głębokości wykopu spowodowanych przez platformę drżenie.

Pełna adaptacja do głębokości wody, wysoka tolerancja na złożone warunki geologiczne i morskie

Dostosowanie nóg spud i wykopów: HAIDING STOCZNIA Samopodnosząca się platforma do wykopów składa się z 3 segmentowych nóg kratownicowych (średnica 2,5–3,0 m) o regulowanej długości 10–90 m, dostosowującej się do głębokości wody 3–100 m: krótkie nogi 10–30 m dla płytkiego morza (3–20 m), nogi średnie 30–60 m dla morza średniego (20-50m), nogi o długości 60-90m na głębokie morze (50-100m); puszki spud mają konstrukcję antypoślizgową (powierzchnia kontaktu ≥60㎡), aby zapobiec przesuwaniu się po piaszczystym dnie morskim;

Ochrona przed trudnymi warunkami środowiskowymi: Platforma ma 11. stopień odporności na wiatr, wysokość oporu fal ≤5 m i prędkość oporu prądu ≤2 węzłów. Koparka jest wyposażona w wodoodporny system uszczelnienia (stopień ochrony IP68) i urządzenie zapobiegające zatykaniu, dzięki czemu może pracować na obszarach morskich o dużej zawartości osadów, takich jak ujście rzeki Jangcy i ujście Rzeki Perłowej, a także może kontynuować wykopy w okresie monsunowym na Morzu Południowochińskim, aby zapewnić postęp projektu.

Modułowe wdrożenie, wygodna obsługa i konserwacja

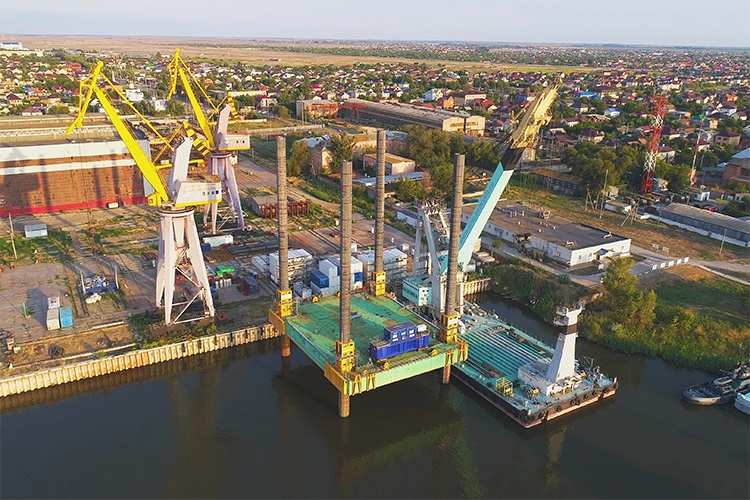

Transport i montaż sekcyjny: Platforma samopodnośnej platformy wydobywczej HAIDING SHIPYARD jest podzielona na 5-7 sekcji (sekcja główna, sekcja nóg spedu, sekcja koparki) o maksymalnej masie pojedynczej sekcji ≤100 ton, które mogą być transportowane na światowe obszary morskie barkami oceanicznymi i statkami półzanurzalnymi; montaż na miejscu obejmuje kołnierze + śruby o wysokiej wytrzymałości i można go zakończyć w ciągu 8-12 dni przy użyciu morskich dźwigów pływających, co jest o 40% krótsze niż cykl rozmieszczania tradycyjnych pogłębiarek;

Modułowa konserwacja sprzętu do kopania: Pompa hydrauliczna koparki i siłownik ramienia mają konstrukcję modułową, którą w przypadku awarii można zdemontować i wymienić jako całość, skracając czas konserwacji do 10 godzin/czas; stojak na nogi spud wykonany jest ze stali trudnościeralnej NM500 (twardość ≥500HB) o żywotności ≥20 lat w środowisku głębinowym, bez częstej wymiany.

Szczegółowe parametry techniczne

Podstawowe scenariusze zastosowań

Pogłębianie głębinowych dróg wodnych

W głównych kanałach Zatoki Bohai i obszarach przybrzeżnych delty rzeki Jangcy należy wykopać warstwy zamulające na zboczach i dnach dróg wodnych o głębokości 15–30 metrów. Upewnij się, że głębokość wody spełnia wymagania nawigacyjne dla statków towarowych o wyporności 100 000 ton, dzięki wysoce precyzyjnej kontroli głębokości. Urządzenie przeciwzamuleniowe koparki radzi sobie z warstwami zamulającymi o zawartości piasku ≥30%, osiągając dzienną objętość pogłębiania 4000m3.

W przypadku odgałęzień rzeki Jangcy i delty Rzeki Perłowej należy wykopać kanały żeglowne o szerokości 20–50 metrów. Płytkie zanurzenie platformy (1,0-2,0 m w stanie nieobciążonym) umożliwia dostęp do odnóg płytkiej wody, a precyzja wykopów zapewnia, że ​​błąd nachylenia nachylenia kanału wynosi ≤1:5.

Budowa sztucznej wyspy

Podczas budowy sztucznych wysp na Morzu Południowochińskim i Wschodniochińskim należy wykopać doły fundamentowe na dnie morskim o głębokości 10–20 metrów, z błędem płaskości ≤0,3 m, zapewniając płaski fundament pod rekultywację sztucznych wysp. Wydobytą ziemię i skały można bezpośrednio zasypywać obszar wyspy, co pozwala na recykling „wykopów – zasypywanie” i redukcję kosztów projektu.

Wykonaj wykop fundamentowy na dnie falochronu sztucznej wyspy (głębokość 5-15 metrów), upewniając się, że płaskość i głębokość wykopu odpowiadają wymaganiom projektowym, zapewniając dokładny fundament pod montaż kesonów falochronu i zapobiegając przechylaniu się kesonu.

Usuwanie przeszkód z dna morskiego

Usuń porzucone pale (średnica 1-3 metrów, głębokość zakopania 5-10 metrów) w portach i drogach wodnych. Koparka Samopodnośnej Platformy Wykopowej HAIDING SHIPYARD jest wyposażona w młot hydrauliczny do kruszenia pali betonowych przed wykopem i demontażem, zdolny do usuwania 5-8 pali dziennie.

Oczyść wrak zatopionych statków (o wadze 50-200 ton) w obszarze morskim. Koparka wykorzystuje podnośnik wielopunktowy w połączeniu z wykopem do rozbicia wraku i przeniesienia go na statek transportowy, zapewniając bezpieczeństwo żeglugi na szlaku wodnym.

Wykopy pod fundamenty inżynierii morskiej

Podczas budowy mostów transgranicznych, takich jak most w cieśninie Qiongzhou i most w zatoce Hangzhou, należy wykopać doły fundamentowe z pali o średnicy 8–15 metrów i głębokości 10–25 metrów. Precyzja wykopu zapewnia, że ​​odchylenie od pionu wykopu fundamentowego wynosi ≤0,5‰, zapewniając dokładną przestrzeń do wylewania fundamentów z pali pomostowych.

W przypadku fundamentów jednopalowych morskich turbin wiatrowych należy wykopać doły fundamentowe o średnicy 6-10 metrów i głębokości 5-15 metrów. Stabilna powierzchnia robocza platformy zapobiega ingerencji wiatru i fal, zapewniając, że wymiary wykopu fundamentowego odpowiadają wymaganiom montażowym.

Usługi dostosowywania

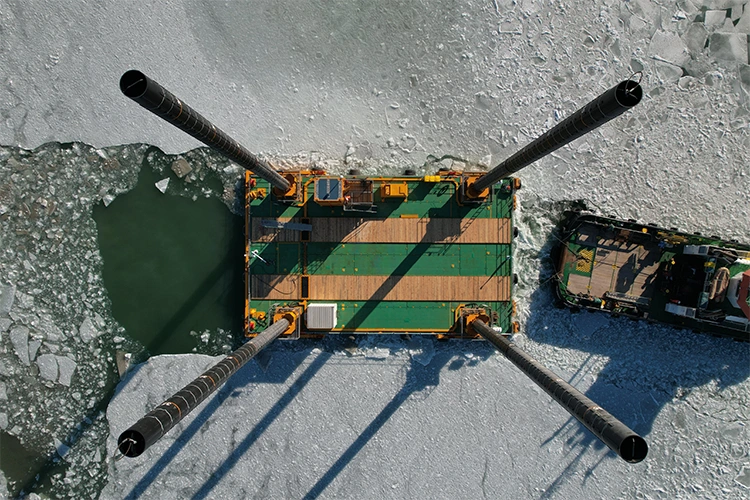

Dostosowywanie parametrów i funkcji: Dostosuj długość nogi spud (do 90 m) i konfigurację koparki (np. modernizacja do koparki klasy 300 ton, dodanie młota hydraulicznego) zgodnie ze scenariuszami operacyjnymi; dodać urządzenia do łamania lodu i systemy izolacji platform dla obszarów mórz polarnych; ulepszyć materiał zębów łyżki koparki (za pomocą stopu odpornego na zużycie) w przypadku formacji skalnych o wysokiej twardości;

Usługi o wartości dodanej: pomoc w uzyskaniu międzynarodowych certyfikatów klasyfikacyjnych (ABS/CCS/DNV) i pozwoleń na eksploatację wykopów morskich dla platformy; zapewnić projekt planu wykopów (np. planowanie ścieżki wykopu pod fundamenty, sugestie dotyczące adaptacji geologicznej); nawiąż kontakt z zespołami konstrukcyjnymi inżynierii morskiej, aby świadczyć zintegrowane usługi „platforma + wykop + transport”, zapewniając sprawną realizację zadań wykopaliskowych.
