Pogłębiarka ssąca

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. to chiński producent i dostawca sprzętu do pogłębiania na średnią i dużą skalę. Od wielu lat zajmujemy się inżynierią pogłębiania morskiego i zgromadziliśmy znaczące zalety. Nasza pogłębiarka ssąca HAIDING SHIPYARD jest obecna w Europie, Ameryce, Azji Południowo-Wschodniej i na wielu innych rynkach światowych. Na co czekasz? Dołącz do nas teraz!

Wyślij zapytanie

Opis produktu

Dzięki naszej udoskonalonej i zoptymalizowanej konstrukcji oraz solidnej wydajności umożliwiamy efektywną realizację projektów pogłębiania. Pogłębiarka ssąca HAIDING SHIPYARD wyposażona jest w wysokowydajną obrotową głowicę urabiającą, sprzęt ten może skutecznie spulchnić różnego rodzaju gleby na korytach rzek i dnach morskich. Dzięki zintegrowanemu projektowi optymalizacji dynamiki płynów szybko miesza wodę i osad w mieszaninę błota i wody z jednorodnością ≥90%. Po zassaniu do korpusu pompy rurą ssącą o dużej średnicy (opcjonalnie średnica Φ300-Φ800mm) mieszanina transportowana jest na duże odległości wysokociśnieniowym rurociągiem tłocznym, z maksymalną odległością transportu do 3000 metrów. Charakteryzuje się silną ciągłością działania i niższym zużyciem energii w porównaniu ze średnią w branży.

Podstawowy projekt produktu

Dzięki modułowemu zespołowi i zintegrowanej konstrukcji pogłębiarka ssąca HAIDING SHIPYARD samodzielnie wykonuje cały proces pogłębiania, transportu błota i rozładunku na pokładzie, bez potrzeby stosowania dodatkowego sprzętu pomocniczego. Jego wydajność konstrukcyjna jest o ponad 30% wyższa w porównaniu z tradycyjnym sprzętem, co pozwala znacznie skrócić cykl projektowy. Dzięki stosunkowo szerokim możliwościom adaptacji scenariuszy, może wykonywać prace pogłębiarskie w jeziorach śródlądowych, portach przybrzeżnych i śródlądowych drogach wodnych w warunkach siły wiatru ≤5 poziomów i prędkości przepływu ≤1,5m/s. Dzięki dużej kompatybilności z glebą może wykonywać prace w konwencjonalnych warunkach pracy, takich jak piasek, glina piaszczysta i muł (zawartość wilgoci 60%-80%). Po wymianie na naszą dostosowaną do potrzeb, odporną na zużycie głowicę tnącą z zębami, może ona dalej wydobywać glinę o wysokiej wytrzymałości na ściskanie. Wymiana jest łatwa i wygodna, dzięki czemu nadaje się do większości scenariuszy i warunków budowlanych.

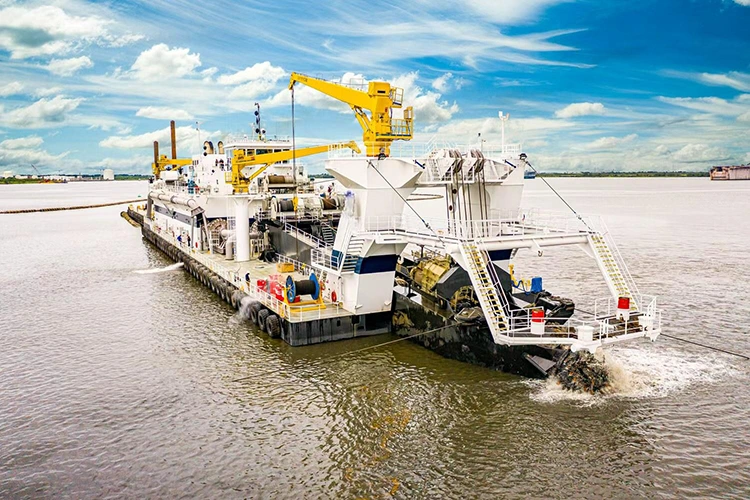

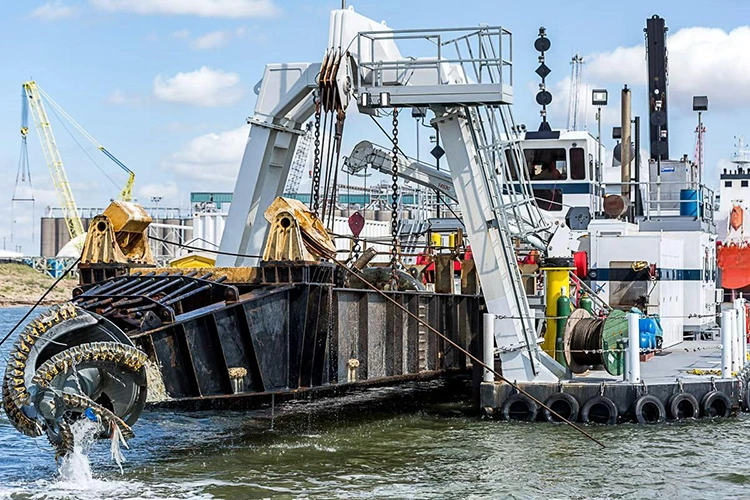

Cutter Suction Dredger

System zasilania produktu

Pogłębiarka ssąca HAIDING SHIPYARD oferuje dwie podstawowe opcje układu zasilania: hydrauliczny i mechaniczny. Wersja napędzana hydraulicznie wykorzystuje importowane zespoły pomp hydraulicznych o zakresie prędkości 0-30 obr./min i czasie reakcji mniejszym niż 0,5 sekundy, umożliwiając precyzyjne sterowanie nawet w skomplikowanych warunkach pracy. Wersja napędzana mechanicznie charakteryzuje się solidną i niezawodną konstrukcją, niższymi kosztami konserwacji i nadaje się do rutynowej, standardowej pracy. Co więcej, ta seria urządzeń przeszła certyfikację ISO9001 i kwalifikuje się również do certyfikatów CCS, BV, RINA i RS. Kluczowe komponenty objęte są 2-letnią gwarancją, a kadłub – 20-letnią gwarancją, co stanowi solidną gwarancję bezpiecznego i wydajnego postępu projektu.

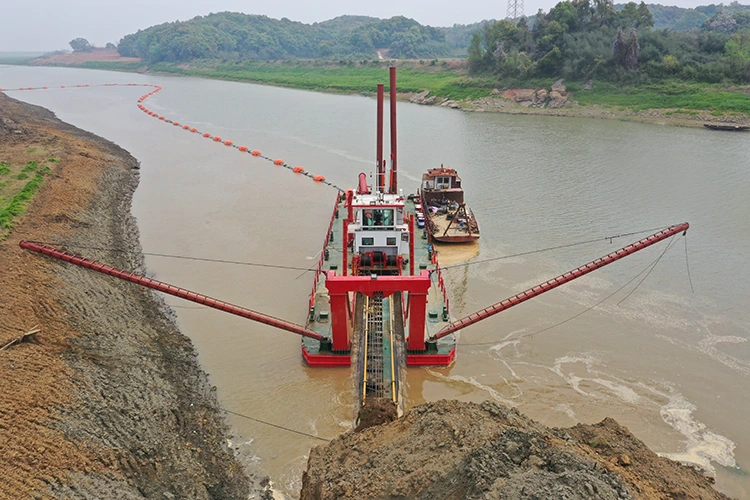

Cutter Suction Dredger

Parametr produktu (specyfikacja)

Pogłębiarka ssąca HD-CSD250
Długość całkowita	18,8 m	Przepływ wody	980m3/godz
Wymiary kadłuba	15,0×5,2×1,5m	Produkcja osadów	150m3/godz
Główne wymiary pontonu	9,3 × 2,2 × 2,5 m	Odległość wyładowania	1000 m
Wymiary bocznego pontonu	15,0×1,5×1,5m	Średnica głowicy tnącej	800mm
Struktura	Modułowy i inteligentny typ zespołu	Moc cięcia	37KW
Marka/moc silnika głównego	Weichai 294KW	Projekt	1,1 m
Marka/moc silnika pomocniczego	Weichai 75KW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 369KW	Liczba wciągarek podnoszących	40KN*1
Pompa pogłębiająca	Pompa ze stopu wysokiej zawartości chromu 200WN	Liczba wciągarek poprzecznych	4OK*2
Średnica rury tłocznej/ssącej	273mm/273mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowa (podnośnik pompujący)	55 m	Czas dostawy	40 dni
Maksymalna głębokość pogłębiania	9m	Referencyjne zużycie paliwa	~38L/godz
Obowiązujące warunki pracy	Małe miejsca pogłębiania, takie jak kanały rzeczne i osadniki
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca HD-CSD300
Długość całkowita	26,0m	Przepływ wody	1200-1500m3/h
Wymiary kadłuba	21,0 × 5,2 × 1,5 m	Produkcja osadów	150-200m3/godz
Główne wymiary pontonu	11,0×2,5×2,5m	Odległość wyładowania	2000 m
Wymiary bocznego pontonu	21,0×1,1×1,5m	Średnica głowicy tnącej	1350 mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	75KW
Marka/moc silnika głównego	Weichai 6170-456 kW	Projekt	1,1 m
Marka/moc silnika pomocniczego	Weichai WP6-155KW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 611KW	Liczba wciągarek podnoszących	60 KN*1
Pompa pogłębiająca	Pompa ze stopu wysokiej zawartości chromu 250WN	Liczba wciągarek poprzecznych	40KN*2
Średnica rury tłocznej/ssącej	325mm/325mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowica (podnośnik pompujący)	40 m	Czas dostawy	50 dni
Maksymalna głębokość pogłębiania	12 m	Referencyjne zużycie paliwa	~66 l/wys
Obowiązujące warunki pracy	Małe miejsca pogłębiania, takie jak kanały rzeczne i stawy osadowe
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca HD-CSD300
Długość całkowita	26,0m	Przepływ wody	1200-1500m3/h
Wymiary kadłuba	21,0 × 5,2 × 1,5 m	Produkcja osadów	150-200m3/godz
Główne wymiary pontonu	11,0×2,5×2,5m	Odległość wyładowania	2000 m
Wymiary bocznego pontonu	21,0×1,1×1,5m	Średnica głowicy tnącej	1350 mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	75KW
Marka/moc silnika głównego	Weichai 6170-456 kW	Projekt	1,1 m
Marka/moc silnika pomocniczego	Weichai WP6-155KW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 611KW	Liczba wciągarek podnoszących	60 KN*1
Pompa pogłębiająca	Pompa ze stopu wysokiej zawartości chromu 250WN	Liczba wciągarek poprzecznych	40KN*2
Średnica rury tłocznej/ssącej	325mm/325mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowica (podnośnik pompujący)	40 m	Czas dostawy	50 dni
Maksymalna głębokość pogłębiania	12 m	Referencyjne zużycie paliwa	~66 l/wys
Obowiązujące warunki pracy	Małe miejsca pogłębiania, takie jak kanały rzeczne i stawy osadowe
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca HD-CSD550
Długość całkowita	45,82 m	Przepływ wody	3500-4000m3/h
Wymiary kadłuba	35,8 × 8,8 × 2,2 m	Produkcja osadów	600-800m3/godz
Główne wymiary pontonu	15,4×4,0×2,2m	Odległość wyładowania	2000 m
Wymiary bocznego pontonu	35,75×2,85×2,2m	Średnica głowicy tnącej	1900mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	130KW
Marka/moc silnika głównego	Weichai WH17-1350KW	Projekt	1,6 m
Marka/moc silnika pomocniczego	Weichai 6170-456 kW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 1806KW	Liczba wciągarek podnoszących	150 KN*1
Pompa pogłębiająca	Pompa ze stopu wysokiej zawartości chromu 450WN	Liczba wciągarek poprzecznych	100 kN*2
Średnica rury tłocznej/ssącej	560mm/560mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowica (podnośnik pompujący)	66 m	Czas dostawy	80 dni
Maksymalna głębokość pogłębiania	14 m	Referencyjne zużycie paliwa	~160L/godz
Obowiązujące warunki pracy	Rzeka, jezioro, zbiornik, przybrzeżne, portowe i inne wody
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca HD-CSD650
Długość całkowita	45,82 m	Przepływ wody	5000m3/godz
Wymiary kadłuba	35,8 × 8,8 × 2,2 m	Produkcja osadów	800-1000m3/h
Główne wymiary pontonu	15,4×4,0×2,2m	Odległość wyładowania	2000 m
Wymiary bocznego pontonu	35,75×2,85×2,2m	Średnica głowicy tnącej	2200mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	320KW
Marka/moc silnika głównego	Weichai WH17-1350KW	Projekt	1,7 m
Marka/moc silnika pomocniczego	Weichai 8170-601KW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 1951KW	Liczba wciągarek podnoszących	150 KN*1
Pompa pogłębiająca	Pompa 500WN o wysokiej zawartości chromu	Liczba wciągarek poprzecznych	150 kN*2
Średnica rury tłocznej/ssącej	650mm/650mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowa (podnośnik pompujący)	66 m	Czas dostawy	110 dni
Maksymalna głębokość pogłębiania	14 m	Referencyjne zużycie paliwa	~229 l/godz
Obowiązujące warunki pracy	Rzeka, jezioro, zbiornik, przybrzeżne, portowe i inne wody
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca HD-CSD800
Długość całkowita	59,5 m	Przepływ wody	8000m3/godz
Wymiary kadłuba	52,5 × 11,4 × 3,0 m	Produkcja osadów	1200-1500m3/h
Główne wymiary pontonu	26,0×5,0×4,0m	Odległość wyładowania	4000-5000m
Wymiary bocznego pontonu	52,5×3,2×3,0m	Średnica głowicy tnącej	2770 mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	1000KW
Marka/moc silnika głównego	Weichai 2650KW	Projekt	2,2 m
Marka/moc silnika pomocniczego	Weichai 1850KW*2	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 6350KW	Liczba wciągarek podnoszących	550 KN*1
Pompa pogłębiająca	131-28-65	Liczba wciągarek poprzecznych	400 kN*2
	(Pompa bunkrowa + pompa podwodna)
Średnica rury tłocznej/ssącej	820mm/820mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowica (podnośnik pompujący)	110 m	Czas dostawy	280 dni
Maksymalna głębokość pogłębiania	25 m	Referencyjne zużycie paliwa	~750L/godz
Obowiązujące warunki pracy	Rzeka, jezioro, zbiornik, przybrzeżne, portowe i inne wody
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca z przecinarką HD-SSCSD550
Długość całkowita	61,5 m	Przepływ wody	4000m3/godz
Wymiary kadłuba	48,5×8,9×2,2m	Produkcja osadów	600-800m3/h
Główne wymiary pontonu	7,0 m/4,0 m	Odległość wyładowania	3000 m
Wymiary bocznego pontonu	41,0 × 2,65 × 2,2 m	Średnica głowicy tnącej	1900mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	130KW
Marka/moc silnika głównego	Weichai WH17-1350KW	Projekt	1,6 m
Marka/moc silnika pomocniczego	Weichai 6170-456 kW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Całkowita moc	Weichai 1806KW	Liczba wciągarek podnoszących	150 KN *1
Pompa pogłębiająca	Pompa ze stopu wysokiej zawartości chromu 450WN	Liczba wciągarek poprzecznych	100 węzłów *2
Średnica rury tłocznej/ssącej	560mm/560mm	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Głowica (podnośnik pompujący)	66 m	Czas dostawy	90-110 dni
Maksymalna głębokość pogłębiania	35 m	Referencyjne zużycie paliwa	~160L/godz
Obowiązujące warunki pracy	Odmulanie w wodzie głębokiej na głębokość większą niż 15 metrów
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Pogłębiarka ssąca z przecinarką HD-SSCSD650
Długość całkowita	81,0 m	Przepływ wody	5000m3/godz
Wymiary kadłuba	63,0×11,0×3,0m	Produkcja osadów	800-1000m3/h
Główne wymiary pontonu	12,0×4,6×3,0m	Odległość wyładowania	3000 m
Wymiary bocznego pontonu	67,0 × 3,2 × 3,0 m	Średnica głowicy tnącej	2200mm
Struktura	Modułowy inteligentny typ zespołu	Moc cięcia	320KW
Marka/moc silnika głównego	Weichai WH17-1350KW	Projekt	1,9 m
Marka/moc silnika pomocniczego	Weichai 8170-601KW	Hydrauliczny układ sterowania	Zintegrowane sterowanie PLC
Silnik główny z pompą kabinową	Weichai WH17-1350KW	Całkowita wysokość pompowania	86 m
Moc generatora	Agregat Weichai o mocy 150KW	Maksymalna głębokość	52 m
Całkowita moc	Weichai 3451KW	Liczba wciągarek podnoszących	150 KN*1
Podwodna pompa pogłębiająca	Pompa ze stopu chromu o wysokiej zawartości chromu 500G-G	Liczba wciągarek poprzecznych	150 kN*2
Główna pompa tłoczna w komorze	Pompa ze stopu wysokiej zawartości chromu 500WN	Kabina	Regulowane siedzenie, klimatyzacja, zintegrowany system sterowania PLC
Średnica rury tłocznej/ssącej	650mm/650mm	Czas dostawy	110-150 dni
System pozycjonowania z pięcioma kotwami	Winda kotwiczna 200KN* 5 zestawów	Referencyjne zużycie paliwa	~390 l/godz
Obowiązujące warunki pracy:	Odmulanie w wodzie głębokiej na głębokość większą niż 15 metrów
Aktualizacja konfiguracji	Konfigurację można zaktualizować, np. markę silnika wysokoprężnego można zmienić w zależności od marki popytu: Cummins, Carter itp.

Cecha produktu i zastosowanie

1. Wydajna konstrukcja: Dzięki zintegrowanej konstrukcji rdzenia pogłębiarki ssącej HAIDING SHIPYARD do pogłębiania, przenoszenia błota i rozładunku błota, obsługuje ona ciągłą pracę przez 24 godziny. Charakteryzuje się nie tylko niskim wskaźnikiem awaryjności sprzętu i niezawodnością działania, ale także wymaga tylko 1-3 pracowników do łatwej obsługi, co znacznie zwiększa wydajność budowy przy jednoczesnym obniżeniu kosztów pracy.

2. Znakomita zdolność adaptacji: pokrywa potrzeby w zakresie pogłębiania w różnych obszarach wodnych i zapewnia doskonałą wydajność kopania i transportu dla wielu rodzajów gleby, takich jak piasek, muł i glina, dostosowując się do różnych warunków pracy bez częstych regulacji.

3. Wysoka precyzja sterowania: Wysoka precyzja sterowania naszą pogłębiarką ssącą HAIDING SHIPYARD opiera się na połączonym działaniu systemu sterowania i funkcji pozycjonowania BeiDou lub GPS. Pozwala to na precyzyjną regulację głębokości, szerokości i obszaru roboczego wykopu, w pełni spełniając określone wymagania techniczne w różnych warunkach pracy.

4.Efektywny transport i montaż: Transport i montaż są również bardzo wydajne, wykorzystując modułową konstrukcję montażu, która umożliwia transport ciężarówkami na place budowy żeglownymi drogami wodnymi. To modułowe rozwiązanie montażowe nie tylko znacznie zmniejsza koszty transportu i czas montażu, ale także zmniejsza zależność od dużych maszyn, skutecznie poprawiając efektywność przygotowania budowy.

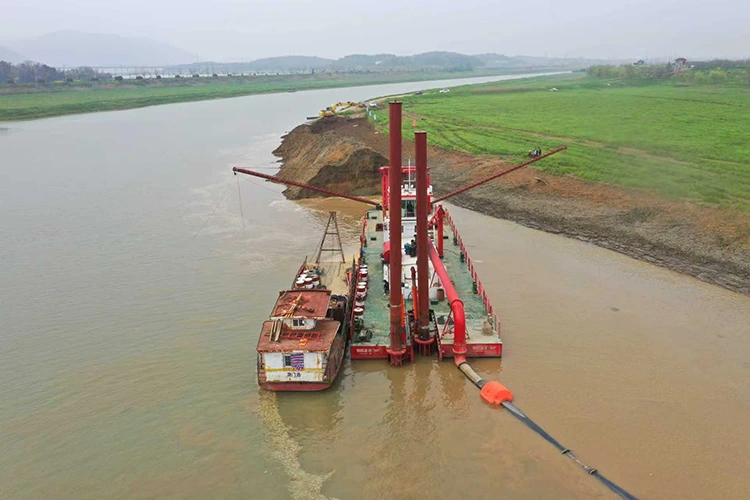

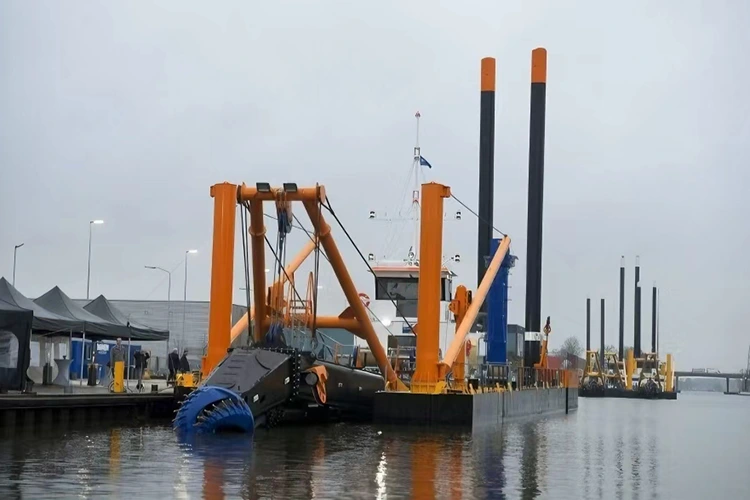

Cutter Suction Dredger
