Opis produktu

Precyzyjna adaptacja wielu serii, spełniająca wymagania pełnego obciążenia

• Seria HD-H50: HAIDING SHIPYARD Modułowe pontony skupiają się na wyjątkowej przenośności, przy wadze pojedynczego modułu ≤8 ton. Nadaje się do lekkich platform budowlanych (takich jak konserwacja mostów na rzece śródlądowej i przewóz drobnego sprzętu), obsługuje transport ciężarówek składających się z wielu jednostek i spełnia potrzeby wdrażania na krótkich dystansach i przy wysokiej częstotliwości;

• Seria HD-S50: HAIDING SHIPYARD Modułowe pontony są ściśle zgodne z ograniczeniami transportu drogowego, przy standardowych wymiarach pojedynczego modułu. Można go samodzielnie transportować zwykłymi ciężarówkami bez zezwoleń na przekroczenie szerokości, dzięki czemu nadaje się do szybkiej budowy małych i średnich projektów;

• Seria HD-S70: HAIDING SHIPYARD Modułowe pontony skupiają się na wysokiej wyporności i dużej wytrzymałości, osiągając maksymalną nośność przy zachowaniu odpowiednich wymiarów transportowych. Pojedynczy moduł ma wyporność ≥50 ton i skupione obciążenie 25 000 psf (1206 kPa), co nadaje się do parkowania ciężkiego sprzętu i budowy platform budowlanych na dużą skalę.

Materiał o wysokiej wytrzymałości i przyjazny dla środowiska antykorozyjny, równoważący trwałość i przyjazność dla środowiska

• Główna konstrukcja wykonana jest ze stali CCSB o wysokiej wytrzymałości, a w pokładzie zastosowano opatentowaną, walcowaną stal o wysokiej wytrzymałości. Powierzchnia jest wytłoczona tworząc linie antypoślizgowe o współczynniku tarcia ≥0,8, zapobiegające poślizgowi personelu i sprzętu;

• Wnętrze pontonów modułowych HAIDING SHIPYARD zostało spryskane przyjazną dla środowiska, biologicznie przyjazną farbą antykorozyjną, niezawierającą metali ciężkich i przeszło krajowy certyfikat ochrony środowiska morskiego; na zewnątrz zastosowano krajowe kompozytowe anody cynkowo-aluminiowe w połączeniu z niezależnie opracowaną morską powłoką antykorozyjną HD-800 o grubości suchej powłoki ≥300 μm. Trwałość antykorozyjna części podwodnych wynosi ≥15 lat i do 20 lat w środowiskach słodkowodnych;

• Połączenia modułowe mają konstrukcję wzmocnioną podwójną środnikiem, z przejściami łukowymi w narożach w celu rozproszenia naprężeń. Współczynnik bezpieczeństwa konstrukcji wynosi ≥1,8 i jest w stanie wytrzymać wiatr i fale klasy 8 (prędkość wiatru ≤20,7 m/s).

Modular Pontoons

Elastyczne łączenie + wygodny transport, podwojenie wydajności wdrożenia

• HAIDING SHIPYARD Modułowe pontony posiadają zintegrowany system blokowania, umożliwiający dowolne łączenie modułów bok do boku, koniec do końca lub koniec do boku. Można go szybko łączyć w różne kształty platform, takie jak prostokątne i specjalne, dostosowując się do różnych scenariuszy operacyjnych;

• Każdy moduł jest wyposażony w osadzony pośrodku pałąk do podnoszenia. Konstrukcja jednopunktowego podnoszenia upraszcza proces załadunku i rozładunku, a 2-osobowy zespół wyposażony w specjalne narzędzia może wykonać montaż pojedynczego modułu w ≤2 godziny;

• Zoptymalizowane możliwości dostosowania do transportu: Seria HD-S50 umożliwia transport 2 modułów jednocześnie zwykłymi ciężarówkami, a seria HD-S70 może być transportowana przez ciężarówki ze schodkiem o dużej szerokości, co zapewnia wydajność transportu dwukrotnie większą niż w przypadku tradycyjnych zintegrowanych pontonów.

Wspierane przez autorytatywne certyfikaty, podwójną gwarancję zgodności i bezpieczeństwa

Pontony modułowe HAIDING SHIPYARD przeszły certyfikację dziesięciu najważniejszych towarzystw klasyfikacyjnych (zgodnie z „Przepisami budowy statków stalowych dla usług śródlądowych i przybrzeżnych”) i uzyskały certyfikat systemu zarządzania jakością ISO 9001:2015. Wszystkie rysunki modułów zostały sprawdzone przez autorytatywne instytucje w celu zapewnienia zgodności operacyjnej; posiada wbudowany system ochrony awaryjnej, a stopień uszczelnienia modułu osiąga IP67. Krótkotrwałe zanurzenie (≤1 m) nie wpływa na bezpieczeństwo konstrukcji, spełniając rygorystyczne wymagania bezpieczeństwa operacji morskich.

Szczegółowa tabela parametrów technicznych (porównanie dwujęzyczne)

HAIDING SHIPYARD Modułowe pontony wykorzystują koncepcję projektową „precyzyjnej adaptacji wielu serii”, wprowadzając na rynek trzy podstawowe serie produktów, które w pełni pokrywają różne wymagania dotyczące obciążenia roboczego od 5 do 100 ton. Łącząc elastyczne łączenie z wysoką wytrzymałością Barge, stała się ona nowym wzorcowym sprzętem w dziedzinie inżynierii morskiej.

Modular Pontoons

Kategoria parametrów	Konkretny przedmiot	Seria HD-H50	Seria HD-S50	Seria HD-S70	Uwagi
Podstawowe wymiary	Długość modułu × szerokość × wysokość (m)	2,0 × 1,8 × 1,2	3,0 × 2,0 × 1,5	4,0 × 2,5 × 1,8	Standaryzowane do transportu
	Masa modułu (t)	≤8	≤12	≤18	Spełnia ograniczenia transportu drogowego
Struktura i materiał	Główny materiał	Stal klasy A-36 (10mm)	Stal klasy A-36 (12mm)	Stal gatunku A-36+HSLA (16mm)	Pokład o opatentowanej konstrukcji rolowanej
	Ładowność	Skoncentrowane obciążenie 15 000 psf, równomierne obciążenie 400 kg/㎡	Skoncentrowane obciążenie 20 000 psf, równomierne obciążenie 450 kg/㎡	Skoncentrowane obciążenie 25 000 psf, równomierne obciążenie 500 kg/㎡	Dostosowuje się do różnych urządzeń wagowych
Antykorozyjne	Powłoka wewnętrzna	Inhibitor rdzy Bio-Float (≥150μm)	Taki sam jak lewy	Taki sam jak lewy	Biodegradowalny, przyjazny dla środowiska
	Ochrona zewnętrzna	Anoda cynkowa + powłoka morska (≥300μm)	Taki sam jak lewy	Taki sam jak lewy	Odporny na korozję w wodzie morskiej/słodkiej
Transport i montaż	Metoda transportu	Zwykła ciężarówka (≥4 jednostki/czas)	Zwykła ciężarówka (≥2 jednostki/czas)	Wózek przekrojowy (2 jednostki/czas)	Poprawia wydajność transportu
	Czas montażu (pojedynczy moduł)	≤1,5 godziny	≤2 godziny	≤2,5 godziny	Całość realizowana przez 2-osobową drużynę
Orzecznictwo	Certyfikacja produktu	Certyfikat ABS, certyfikat ISO 9001:2015	Taki sam jak lewy	Taki sam jak lewy	Spełnia międzynarodowe przepisy morskie

Podstawowe wymiary i parametry wagowe

Element parametru	Seria HD-H50	Seria HD-S50	Seria HD-S70	Jednostka
Wymiary modułu (długość × szerokość × wysokość)	6,0 × 5,4 × 3,6	9,1 × 6,1 × 4,6	12,2 × 7,6 × 5,5	m
Waga pojedynczego modułu	≤8	≤12	≤18	mnóstwo
Środek wysokości wyporu	1.8	2.3	2.8	m
Wersja robocza (bez ładunku)	0.6	0.8	1.0	m
Maksymalne zanurzenie	1.2	1.5	1.8	m
Standardowe moduły na platformę	4-12	3-8	2-6	jednostki
Maksymalny rozmiar platformy	36×16	48×20	60×25	m²

Struktura i parametry materiałowe

Element parametru	Seria HD-H50	Seria HD-S50	Seria HD-S70	Opis
Główny materiał konstrukcyjny	Stal klasy A-36 (10 mm)	Stal klasy A-36 (12 mm)	Klasa A-36 + stal HSLA (16mm)	Granica plastyczności ≥36 ksi
Materiał pokładu	Stal o wysokiej wytrzymałości HSLA (12 mm)	Stal o wysokiej wytrzymałości HSLA (14 mm)	Stal o wysokiej wytrzymałości HSLA (16 mm)	Opatentowany formowany na rolkach
Obróbka powierzchni pokładu	Tłoczona powłoka antypoślizgowa (współczynnik tarcia ≥0,8)	Tłoczona powłoka antypoślizgowa (współczynnik tarcia ≥0,8)	Tłoczona powłoka antypoślizgowa (współczynnik tarcia ≥0,8)	Odporna na zużycie obróbka penetracyjna stopu
Strukturalny współczynnik bezpieczeństwa	≥1,8	≥1,8	≥1,8	W warunkach wiatru i fal klasy 8
Połączenie między modułami	Kołnierz dwustronny + śruby sprężone	Kołnierz dwustronny + śruby sprężone	Kołnierz dwustronny + śruby sprężone	Odłączany i wielokrotnego użytku ≥50 razy
Projekt narożnika	Przejście łuku (R≥50mm)	Przejście łuku (R≥50mm)	Przejście łuku (R≥50mm)	Rozproszyć koncentrację naprężeń

Parametry wydajności nośnej

Element parametru	Seria HD-H50	Seria HD-S50	Seria HD-S70	Jednostka
Skoncentrowany ładunek	15 000	20 000	25 000	PSF (kPa)
Jednolite obciążenie	≥400	≥450	≥500	kg/m²
Maksymalna nośność jednopunktowa	50	80	100	mnóstwo
Maksymalna klasa odporności na wiatr i fale	Klasa 7 (prędkość wiatru ≤17,1 m/s)	Klasa 8 (prędkość wiatru ≤20,7 m/s)	Klasa 8 (prędkość wiatru ≤20,7 m/s)	-
Maksymalna wysokość oporu fali	≤2,0	≤2,5	≤3,0	m
Maksymalny roboczy kąt pochylenia	±15°	±12°	±10°	-
Maksymalny stabilny kąt nośności	±20°	±18°	±15°	-

Parametry pływalności i stabilności

Element parametru	Seria HD-H50	Seria HD-S50	Seria HD-S70	Jednostka
Wyporność pojedynczego modułu	≥30	≥50	≥80	mnóstwo
Wysokość środka wyporu od linii bazowej	1.8	2.3	2.8	m
Okres rolkowy	≥4,0	≥5,0	≥6,0	s
Okres pitchu	≥6,0	≥7,0	≥8,0	s
Wysokość wolnej burty	2.4	3.1	3.7	m
Numer kryterium stabilności	≥1,2	≥1,2	≥1,2	-

Parametry transportu i montażu

Element parametru	Seria HD-H50	Seria HD-S50	Seria HD-S70	Jednostka
Metoda transportu	Zwykła ciężarówka (≥4 jednostki/czas)	Zwykła ciężarówka (≥2 jednostki/czas)	Wózek o nadmiernej szerokości (2 jednostki/czas)	-
Czas montażu (pojedynczy moduł)	≤1,5	≤2,0	≤2,5	godziny
Wielkość zespołu montażowego	2 osoby	2-3 osoby	3-4 osoby	-
Liczba punktów podnoszenia	4 (góra)	4 (góra)	6 (góra + bok)	-
Metoda podnoszenia	Podnoszenie jednopunktowe/wielopunktowe	Podnoszenie jednopunktowe/wielopunktowe	Podnoszenie jednopunktowe/wielopunktowe	-
Maksymalne wymiary transportowe	6,2 × 5,6 × 3,8	9,3 × 6,3 × 4,8	12,5 × 7,8 × 5,7	m

Parametry antykorozyjne i trwałość

Element parametru	Indeks techniczny	Jednostka / Opis
Wewnętrzna ochrona antykorozyjna	Bio-Float Bioprzyjazny inhibitor rdzy (≥150μm)	Grubość suchej powłoki, nie zawiera metali ciężkich
Zewnętrzna ochrona antykorozyjna	Anody cynkowe (1 zestaw/10㎡) + powłoka Baril Marine Grade (≥300μm)	Grubość suchej powłoki
Żywotność podzespołów podwodnych	≥15	lata
Żywotność środowiska słodkowodnego	≥20	lata
Materiał paska uszczelniającego	EPDM Kauczuk etylenowo-propylenowo-dienowy	Odporność na temperaturę: -40 ℃ ~ 80 ℃
Żywotność paska uszczelniającego	≥5	lata (lub 50 cykli demontażu-montażu)
Odporna na zużycie twardość warstwy	≥300	HB (twardość Brinella)
Roczna utrata zużycia	≤0,1	mm

Standardowa tabela parametrów konfiguracyjnych

Standardowa konfiguracja systemu połączeń

Element konfiguracji	Opis parametru
Metoda połączenia	Wbudowany kołnierz + wstępnie naprężone śruby o dużej wytrzymałości (M24)
System uszczelniający	Gumowy pierścień uszczelniający EPDM (kompresja: 20-25%)
Urządzenie blokujące	Podwójna śruba zabezpieczająca (średnica ≥32 mm)
System pozycjonowania	Kołek prowadzący + rowek pozycjonujący (dokładność ≤2 mm)
Siła połączenia	≥1,5-krotność maksymalnej siły ścinającej modułu

Standardowa konfiguracja interfejsów akcesoriów

Typ interfejsu	Specyfikacja parametrów	Zamiar
Interfejs Spud Leg	Średnica: 800-1200 mm (opcjonalnie)	Pozycjonowanie i mocowanie platformy
Interfejs wyciągarki	Siła uciągu: ≤50kN (opcjonalnie)	Przemieszczenie/pozycjonowanie platformy
Interfejs steru strumieniowego	Moc: ≤100kW (opcjonalnie)	Platformowy napęd własny
Słupek cumowniczy	Siła uciągu: ≥50kN (4 jednostki w standardzie)	Cumowanie i mocowanie
Kanał kablowy	Średnica: ≥150 mm (4 jednostki w standardzie)	Transmisja mocy/sygnału
Interfejs drabiny wejściowej	Nośność: ≥500kg (2 jednostki w standardzie)	Wejście na pokład/spuszczenie personelu

Przewodnik po wyborze i tabela dopasowywania parametrów scenariuszy zastosowań

Parametry odniesienia wyboru serii

Scenariusz zastosowania	Polecane serie	Typowa konfiguracja	Maksymalne obciążenie robocze
Konserwacja mostu na rzece śródlądowej	HD-H50	4-6 modułów (długość 12-18 m)	50 ton (pojedynczy moduł)
Pomoc w pogłębianiu na małą skalę	HD-H50 / HD-S50	6-8 modułów (długość 18-24m)	80 ton (połączenie)
Portowe Nabrzeże Tymczasowe	HD-S50	8-10 modułów (długość 24-30 m)	150 ton (połączenie)
Budowa morskich elektrowni wiatrowych	HD-S70	6-8 modułów (długość 30-40m)	200 ton (połączenie)
Układanie rurociągu podmorskiego	HD-S50 / HD-S70	8-12 modułów (długość 30-50 m)	250 ton (połączenie)
Transfer ciężkiego sprzętu	HD-S70	4-6 modułów (długość 20-30 m)	100 ton (pojedynczy moduł)

Tabela parametrów adaptacji środowiska

Stan środowiska	Obowiązująca seria	Wymagania dotyczące parametrów
Rzeki śródlądowe słodkowodne	Wszystkie serie	Stopień antykorozyjny ≥ standard wody słodkiej
Przybrzeżna słona woda	HD-S50 / HD-S70	Stopień antykorozyjny ≥ Standard wody morskiej
Morski obszar wiatrowy i falowy	HD-S70	Odporność na wiatr i fale ≥ klasa 8, wysokość fali ≤3m
Płytka woda (≤5m)	HD-H50	Zanurzenie ≤1,2 m, opcjonalne płytkie rury
Średnia głębokość wody (5-15 m)	HD-S50	Zanurzenie ≤1,5 m, opcjonalne długie rury
Głęboka woda (≥15m)	HD-S70	Zanurzenie ≤1,8 m, opcjonalny system cumowania

Dostosowana tabela opcji parametrów

Opcje ulepszania materiału

Typ ulepszenia	Regulacja parametrów	Obowiązujący scenariusz
Udoskonalenie przy dużym obciążeniu	Pokład pogrubiony do 20-25 mm, konstrukcja wzmocniona	Łożysko do sprzętu o udźwigu 100 ton
Wzmocnienie w niskiej temperaturze	Materiał ulepszony do stali niskotemperaturowej (np. S355J2W)	Środowisko polarne / zimne (-40 ℃ ~ 0 ℃)
Wzmocnienie w wysokiej temperaturze	Specjalna powłoka + konstrukcja izolacji cieplnej	Środowisko tropikalne / o wysokiej temperaturze (≥40 ℃)
Lekkie wzmocnienie	Częściowa konstrukcja wykorzystuje stop aluminium (6061-T6)	Scenariusze częstego przemieszczania się/transportu powietrznego

Opcje rozszerzenia funkcji

Rozszerzona funkcja	Konfiguracja parametrów	Opis
System samonapędu	Ster strumieniowy (moc ≤200kW) + układ sterowania	Maksymalna prędkość ≤5 węzłów
System pozycjonowania	System cumowniczy (4 kotwice) + GPS + Sonar	Dokładność pozycjonowania ≤1m
System podnoszenia	Podnoszenie hydrauliczne/elektryczne (skok ≤3 m)	Dostosowuje się do zmian poziomu wody
Nadbudowa modułowa	Odłączany warsztat/sterownia	Zapewnia cień/ochronę

Certyfikaty i tabela parametrów standardowych

Typ certyfikatu	Numer standardowy	Wymagany kluczowy parametr
Certyfikat Towarzystwa Klasyfikacyjnego	ABS „Zasady budowy i klasyfikacji statków stalowych do żeglugi śródlądowej i przybrzeżnej”	Współczynnik bezpieczeństwa konstrukcji ≥1,8, stabilność ≥1,2
Certyfikacja środowiskowa	Międzynarodowa norma dotycząca środowiska morskiego (MEPC.227(64))	Inhibitor rdzy: nie zawiera metali ciężkich i ulega biodegradacji
System Zarządzania Jakością	ISO 9001:2015	Pełna kontrola jakości procesu
2015	Pełna kontrola jakości procesu
Standard bezpieczeństwa	GB/T 36143-2018	Współczynnik bezpieczeństwa wyporu ≥1,5

Tabela podsumowująca parametry wydajności (w skrócie)

Kategoria parametrów	HD-H50	HD-S50	HD-S70
Wymiary modułu (m)	6,0 × 5,4 × 3,6	9,1 × 6,1 × 4,6	12,2 × 7,6 × 5,5
Masa pojedyncza (tony)	≤8	≤12	≤18
Maksymalne obciążenie (kg/m²)	400	450	500
Wyporność pojedynczego modułu (tony)	30	50	80
Czas montażu (godziny)	1.5	2.0	2.5
Metoda transportu	Zwykła ciężarówka (4 jednostki/czas)	Zwykła ciężarówka (2 jednostki/czas)	Wózek o nadmiernej szerokości (2 jednostki/czas)
Trwałość antykorozyjna (lata)	≥15 (woda morska) / 20 (woda słodka)	≥15 (woda morska) / 20 (woda słodka)	≥15 (woda morska) / 20 (woda słodka)

Modular Pontoons

Podstawowe scenariusze zastosowań: narzędzie inżynierii morskiej, które można dostosować do wszystkich scenariuszy

Inżynieria wód płytkich i rzek śródlądowych

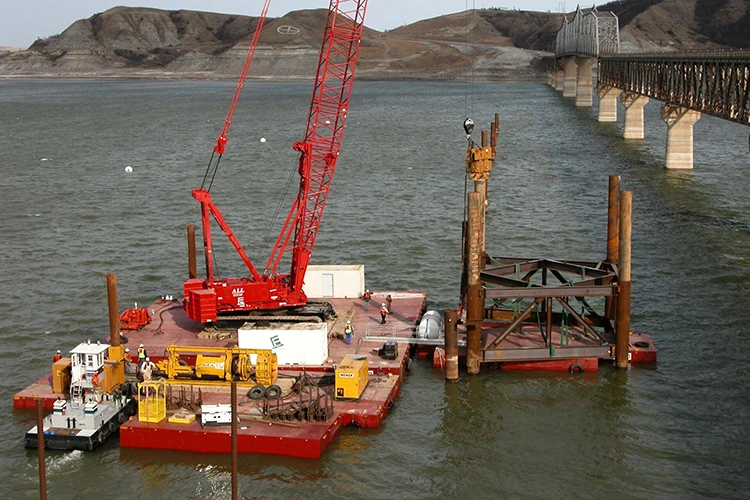

• Przy budowie mostów na rzece śródlądowej należy połączyć moduły serii HD-S50, tworząc platformę konstrukcyjną. Po zainstalowaniu nóg spudowych do mocowania służy jako powierzchnia robocza do wylewania pirsu, na której znajdują się ciężarówki z pompami do betonu i sprzęt budowlany. Cykl rozstawiania jest o 60% krótszy niż w przypadku tymczasowych estakad stalowych;

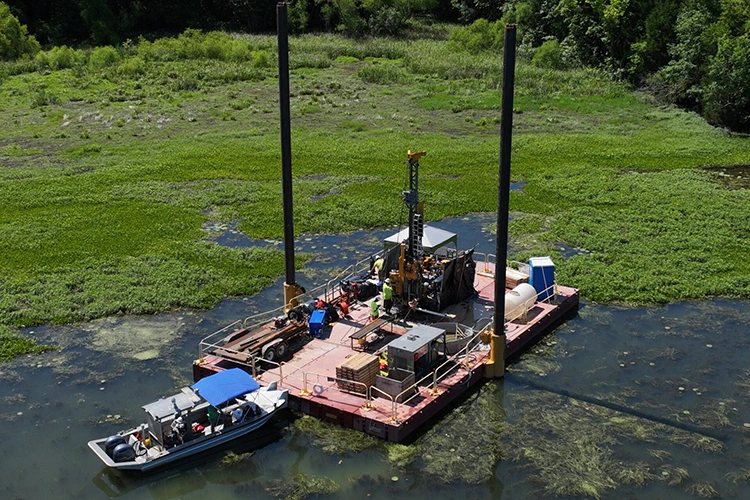

• W przypadku projektów pogłębiania mielizn należy połączyć moduły serii HD-H50 w lekką platformę transferową w celu transportu osadu za pomocą sprzętu pogłębiarskiego, eliminując potrzebę stosowania dużych statków i zmniejszając trudność operacji na obszarach płytkiej wody.

Pomoc w zakresie inżynierii morskiej

• W projektach związanych z przybrzeżną energetyką wiatrową należy połączyć moduły serii HD-S70 w wielkoskalową platformę operacyjną do przenoszenia sprzętu do wstępnego montażu wieży turbiny wiatrowej i narzędzi do podnoszenia. Platformę można elastycznie przesuwać za pomocą sterów strumieniowych, dostosowując się do potrzeb konstrukcyjnych różnych stanowisk maszyn;

• W projektach układania rurociągów podmorskich moduły serii HD-S50 należy łączyć w platformę spawalniczą wyposażoną w system pozycjonowania zapewniający dokładność dokowania rurociągu. Powłoka antykorozyjna dostosowana jest do środowiska wody morskiej, umożliwiając ciągłą pracę przez 30 dni bez konserwacji.

Transfer ładunku i sprzętu

• Do transportu materiałów na wyspach należy połączyć moduły serii HD-H50 i HD-S50, tworząc nabrzeże pływające, odpowiednie do cumowania małych statków transportowych, rozwiązując problem transferu wysp bez stałych nabrzeży;

• W projektach rozbudowy portów należy wykorzystać moduły serii HD-S70 do budowy tymczasowych platform parkingowych dla sprzętu, na których można umieścić ciężki sprzęt, taki jak dźwigi i spawarki. Wysoka nośność pomostu zapewnia bezpieczeństwo długotrwałego parkowania sprzętu.
